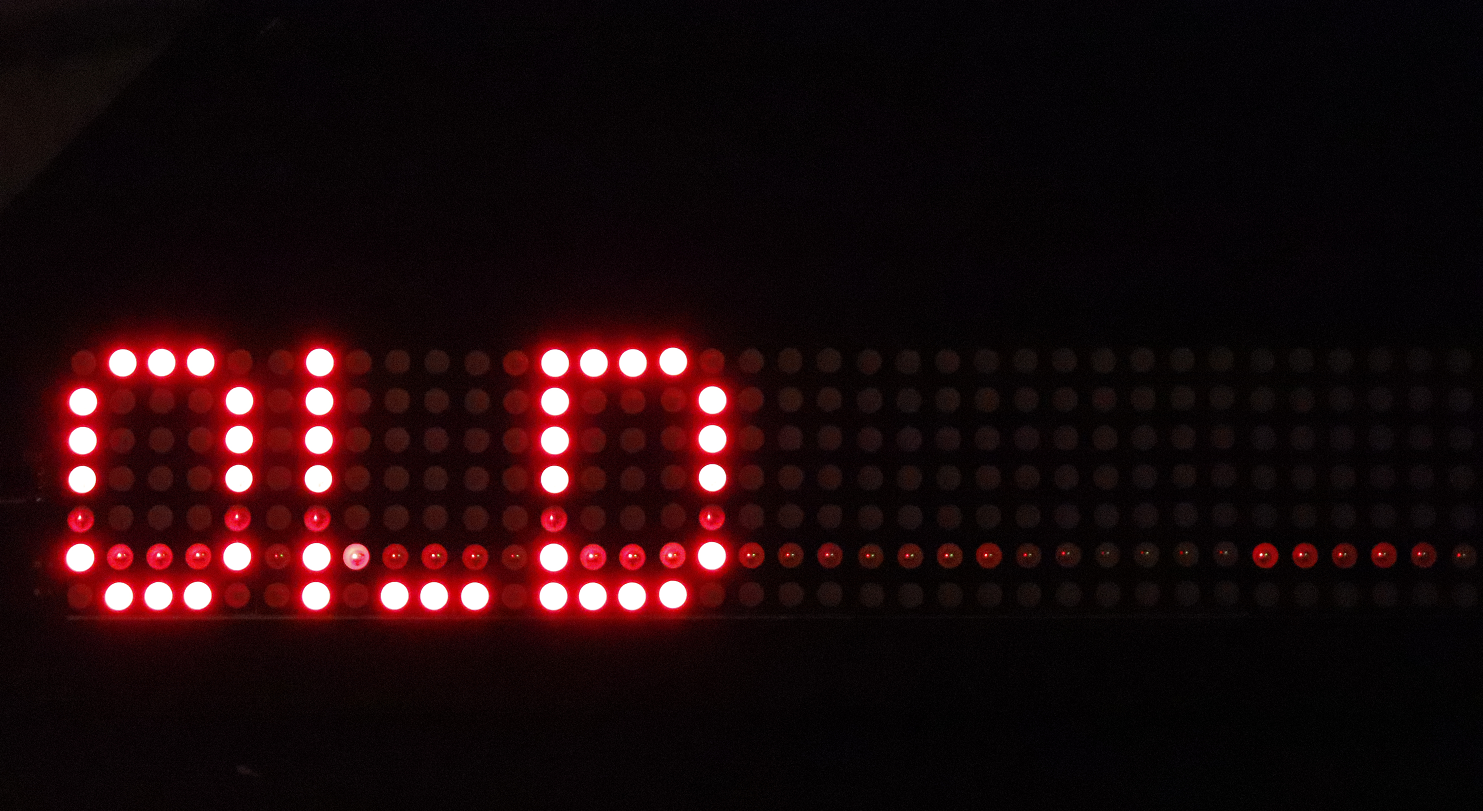

J'ai récupéré un panneau à affichage led, qui date de 2017 ou avant. Il n'a pas de marque ni de numéro de modèle et n'est accompagné d'aucune notice. Il fonctionne et fait défiler un texte.
Le câble qui transmet les instructions d'affichage possède à l'extrémité libre (non branchée sur le panneau) un port série RS 232.
Ma question : quel logiciel utiliser afin de programmer un nouveau texte défilant ?
Et question bis, n'ayant pas de port RS 232 sur mon portable, j'imagine qu'il faudra un adaptateur vers USB ?
Je joins quelques photos au cas où cela pourrait vous aider.
Merci
Images attachées
]]> Électronique borissupad https://forums.futura-sciences.com/electronique/963393-programme-un-panneau-de-led.html <![CDATA[[Autre] amplifier le son de mon module DY-SV8F]]> https://forums.futura-sciences.com/electronique/963391-amplifier-de-module-dy-sv8f.html Thu, 14 May 2026 17:04:56 GMT bonjour,

j'aurais besoin d'aide pour amplifier le son de ma carte DY-SV8F.

j'ai fais le petit cablage qui fonctionne (sauf la partie ampli).(voir PJ pour le cablage, carte ampli et module)

Si je debranche l'alim 12 v de ma carte ampli TPA3110 XH-A232 30w et que je branche en directe sur mes fils d enceinte cela fonctionne.

Mais comment faire pour amplifier le son de ma carte DY-SV8F vu que si je branche l'ampli il ne se passe rien ?

d'avance merci

Pièce jointe 519078
Pièce jointe 519080
Pièce jointe 519079
Images attachées
]]> Électronique bubus https://forums.futura-sciences.com/electronique/963391-amplifier-de-module-dy-sv8f.html <![CDATA[[Numérique] Transistors MOS FET]]> https://forums.futura-sciences.com/electronique/963375-transistors-mos-fet.html Wed, 13 May 2026 15:00:29 GMT Bonjour,
Électronicien dans une autre vie, je n'ai jamais eu l'occasion d'utiliser des transistors de puissance MOSFET.
J'essaie aujourd'hui de contrôler le lancement progressif d'une lourde masse par un démarreur de scooter, grâce un hacheur constitué de tels transistors.
Ma question est: Combien peut-on en commander en parallèle avec unique porte logique C MOS 4093 ?
Puisque la commande ne consomme aucun courant, je serais tenté de répondre "une infinité", mais il serait étonnant qu'il n'y ait pas une bonne raison pratique pour s'opposer à ce miracle.
Merci de m'éclairer.

Intensité maxi dans le démarreur bloqué: 130 A sous 11 v
Transistors: IRF 4905
Fréquence prévue du découpage: 2500 Hz
Rapport cyclique minimum: 1/10
Pièce jointe 519051
Images attachées

]]> Électronique harmoniciste https://forums.futura-sciences.com/electronique/963375-transistors-mos-fet.html <![CDATA[[Outils/Fab/Comp] Module PWM avec télécommande (pour ventilateur 24V)]]> https://forums.futura-sciences.com/electronique/963372-module-pwm-telecommande-ventilateur-24v.html Wed, 13 May 2026 11:41:21 GMT Salut !

Je cherche un moyen simple de piloter la vitesse d'un ventilateur 24V à 4 fils (alim + PWM) via une télécommande.

L'idée, c'est d'avoir un petit générateur de signal PWM sans fil avec une télécommande. Je veux éviter d'avoir un potentiomètre qui ne sera pas forcément accessible (à moins de le dériver mais ce serait un peu compliqué...)
Est-ce que vous auriez une référence de module "tout fait" qui gère ça ? Ou alors une astuce pour modifier un générateur existant simplement ?

Si quelqu'un a déjà fait ce genre de montage, je suis preneur d'un retour d'expérience.
Merci ! ]]> Électronique tenjin https://forums.futura-sciences.com/electronique/963372-module-pwm-telecommande-ventilateur-24v.html <![CDATA[[Energie] Convertisseur 12/230V]]> https://forums.futura-sciences.com/electronique/963366-convertisseur-12-230v.html Tue, 12 May 2026 18:41:49 GMT Bonsoir,
Convertisseur 12/230V 1500VA
Pièce jointe 519025
Je crois que la pièce noire est morte:S:
Les fils rouge et noir à droite c'est la sortie 230V
J'ai trouvé ce morceau
Pièce jointe 519026
Cela ressemble à un morceau de condensateur 104 c'est bien 10 micro farad?
Un avis sur la cause?
Merci
Images attachées
]]> Électronique yvan30 https://forums.futura-sciences.com/electronique/963366-convertisseur-12-230v.html <![CDATA[[Autre] minuteur pour ouverture portillon]]> https://forums.futura-sciences.com/electronique/963361-minuteur-ouverture-portillon.html Tue, 12 May 2026 14:22:16 GMT Bonjour,

Je suis actuellement équipé d'un portier + visiophone urmet qui commence à dérailler avec la gâche électrique d'un portillon connecté au portier.
Alors je souhaite installer un visiophone Ezvix CP5 à la place :
https://www.amazon.fr/EZVIZ-CP5-inst...b-b9a64bb30e43
Seulement, le temps de commande d’ouverture de porte peut être réglé jusqu’à 3 s maxi.
Pour une ouverture depuis le lecteur de badge ou le visiophone, cela suffit. Mais j'ai aussi un bouton poussoir sur ma maison et j'ai besoin de 10 s pour arriver jusqu'au portillon.
C'est pourquoi je pensais installer un minuteur entre le portier et la gâche électrique du portillon :
https://www.vdram.com/temporisateurs...se-1s-60h.html
https://cdn.velleman.eu/downloads/0/...nual_vm188.pdf
Je suis novice en électronique et je ne sais pas comment connecter le minuteur.
Deuxième interrogation, la gâche est actuellement reliée en circuit NF, mais je ne sais pas comment sera le CP5.
S'il est en NF, pas de sujet, mais s'il est en NO, comment je fais pour basculer en NF ? ]]> Électronique amerigo https://forums.futura-sciences.com/electronique/963361-minuteur-ouverture-portillon.html <![CDATA[[Energie] Abaisseur 24-12vdc]]> https://forums.futura-sciences.com/electronique/963356-abaisseur-24-12vdc.html Tue, 12 May 2026 12:23:50 GMT Bonjour,
Sauriez-vous m'indiquer par quel moyen simple et bon marché je peux abaisser une tension de 25v en une tension comprise entre 12 et 15v ? Peut on mettre ça en place avec un pont diviseur uniquement ?

Pas besoin d'une tension parfaite, c'est pour alimenter un récepteur de télécommande de Portail électrique sur lequel est inscrit 12-15VDC alors que la carte du portail délivre uniquement du 24VDC.
Je ne connais pas la conso mais elle doit être très faible.

Info sur le fonctionnement : Ce récepteur contient un relais qui se ferme quand on appuie sur la télécommande. Ce contact donne ensuite l'info d'ouvrir/fermer le portail. ]]> Électronique quezaco https://forums.futura-sciences.com/electronique/963356-abaisseur-24-12vdc.html <![CDATA[[Autre] besoin de confirmation Schéma]]> https://forums.futura-sciences.com/electronique/963346-besoin-de-confirmation-schema.html Mon, 11 May 2026 12:38:57 GMT Bonjour j'aurais besoin de votre expertise concernant le schéma ci joint je pense que je pourrais simplifier et faire l'économie de certains composants pour cela j'avais dans l'idée de câbler directement le double opto U2 directement à la place de U1 ainsi je pourrais supprimer un pont de diode (D5àD8 )un régulateur
( U3) deux condo(C2-C3) une résistance (R4 ) et le U1 qui serait remplacé par le U2.
dite moi si vous valider

Pièce jointe 518995
Images attachées

]]> Électronique Torre 13200 https://forums.futura-sciences.com/electronique/963346-besoin-de-confirmation-schema.html <![CDATA[[Autre] Actionner un contact sec via un MOSFET (ouvre portail)]]> https://forums.futura-sciences.com/electronique/963319-actionner-un-contact-sec-via-un-mosfet-ouvre-portail.html Sat, 09 May 2026 17:03:36 GMT Bonjour,

J'ai automatisé l'ouverture de mon portail avec un esp8266.
Ma première version du projet utilisait un relais pour piloter le contact sec d'ouverture du portail à partir de l'esp.
En gros : Pièce jointe 518936
Plus précisément avec un module "ESP01 relay".

Je souhaite aller plus loin* et mon montage ne me suffit plus.
Je prévois un montage différent, sans le module relais. J'essaye de le remplacer par un MOSFET.
J'ai testé un montage très simple qui semble fonctionner : Pièce jointe 518935

Bien que ça fonctionne, je suis perplexe par ce montage car les deux circuits (portail / esp) ne sont pas séparés comme ils pouvaient l'être avec le relais.
Quels sont les risques de conserver un montage aussi minimaliste ?
Si je voulais protéger mes équipements, quel serait un montage idéal ?


* Pour aller plus loin, je détecte l'ouverture et la fermeture de mon portail via des optocoupleurs connectés aux moteurs du portail.
Cette partie fonctionne bien.


Merci pour votre aide.
Images attachées
]]> Électronique BmDOnline https://forums.futura-sciences.com/electronique/963319-actionner-un-contact-sec-via-un-mosfet-ouvre-portail.html <![CDATA[[Outils/Fab/Comp] Datasheet MM5387AA incohérence sur l'alimentation]]> https://forums.futura-sciences.com/electronique/963313-datasheet-mm5387aa-incoherence-lalimentation.html Fri, 08 May 2026 23:12:59 GMT Bonjour à tous.
J'essaye de restaurer une lampe Timco EX60 des années 70-80.
L'horloge est pilotée par un MM5387AA.
En vérifiant la tension d'alimentation je me rends compte que les polarités sont inversées par rapport au Datasheet.
Ce dernier indique VSS sur la broche 28 alors que mon circuit délivre une tension de 6 volts sur cette broche et le PCB indique bien une tension positive sur la piste.
Peut-être que quelqu'un d'entre vous aura une explication.
Merci de votre attention. ]]> Électronique mlrdeni https://forums.futura-sciences.com/electronique/963313-datasheet-mm5387aa-incoherence-lalimentation.html Oscilloscope FNIRSI-1014D HS https://forums.futura-sciences.com/electronique/963307-oscilloscope-fnirsi-1014d-hs.html Fri, 08 May 2026 08:42:01 GMT Bonjour,

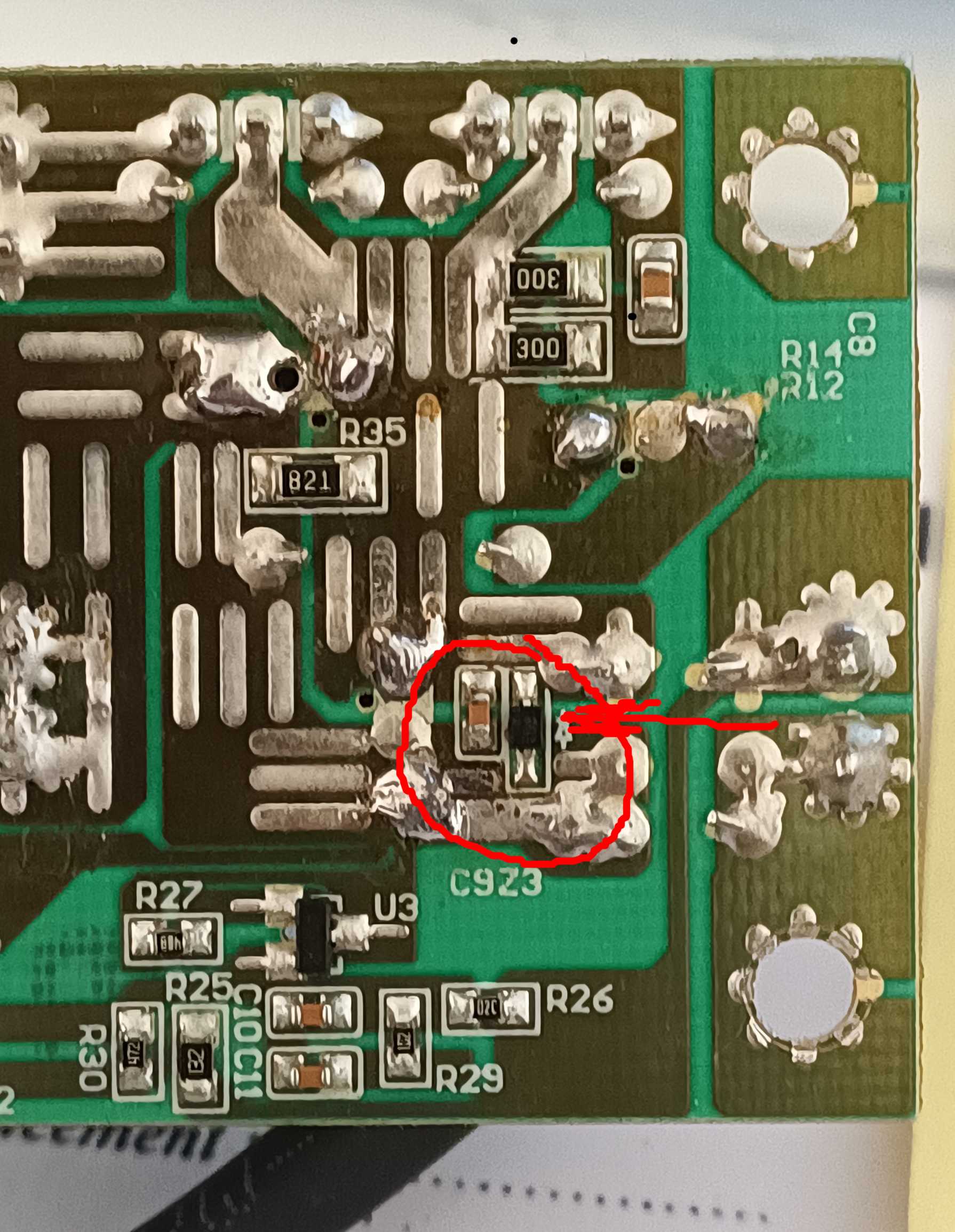

J'ai fait une bêtise avec mon oscillo, je me suis trompé d'alim et j'ai mis du 36V à la place du 5V.
Le bloc d'alim a bien sur cramé et après investigation il semble que le reste de la carte a pris un coup aussi.
J'ai déssoudé le SOT23-6 SY8205 SILERGY et testé les continuité et j'ai une résistance d'en virton 19O Ohms résiduelle entre les pin 5 et 6 (donc alim 5V d'entrée et la sortie du 3.3V). Cela indiquerait qu'il y a d'autre dégât...
Auriez vous des idées pour que je puisse avancer ?

Merci à tous
Nilmoty
Images attachées
]]> Électronique Nilmoty https://forums.futura-sciences.com/electronique/963307-oscilloscope-fnirsi-1014d-hs.html <![CDATA[[Autre] Question de benêt]]> https://forums.futura-sciences.com/electronique/963291-question-de-benet.html Wed, 06 May 2026 07:55:43 GMT Bonjour,
J'ai récupéré ceci sur un terre plein.
C'est du Made in China.
Direction déchetterie ? :S:
Pièce jointe 518872
Pièce jointe 518873
Images attachées
]]> Électronique lutshur https://forums.futura-sciences.com/electronique/963291-question-de-benet.html <![CDATA[[Analogique] Fabrication d’enceintes maison]]> https://forums.futura-sciences.com/electronique/963285-fabrication-d-enceintes-maison.html Tue, 05 May 2026 23:33:39 GMT Bonjour à toutes et à tous Il y a quelque temps je vous ai exposé mes problèmes de suspensions d’une paire de hauts-parleurs Elipson et d’une de Jamo dans la discussion Enceintes... Bonjour à toutes et à tous

Il y a quelque temps je vous ai exposé mes problèmes de suspensions d’une paire de hauts-parleurs Elipson et d’une de Jamo dans la discussion Enceintes. Grâce à vous j’ai pu comprendre (et apprendre) la nature du problème et le résoudre. Votre aide m'a été très précieuse.
Je n’ai traité que la paire d’Elipson. Pour les Jamo il me semble que ce serait peut-être de l’acharnement thérapeutique pour des enceintes qui n’en valent pas vraiment le coup, d’autant que les suspensions de la bonne dimension (8 pouces) que j’ai trouvées sont plutôt chères.

Tout va bien mais voilà : je viens d’acheter un disque de musique baroque de Zelenka1 (compositeur que j’adore). La musique est sublime, elle est superbement dirigée et interprétée, l’enregistrement est parfait, mais il y a un orgue et des basses qui produisent des graves extrêmement profondes et puissantes comme je n’en ai jamais entendu, qui sont magnifiques mais qui ne passent pas bien dans mes Elipson. À part ça pour le reste elles rendent très bien. Si je n’avais rien entendu de tel c’est peut-être parce que mon vieil ampli Nikko n’était pas capable de délivrer de tels graves.
Après avoir déposé mes HP j’ai jeté un œil à l’intérieur des enceintes et j’ai eu la surprise de constater que c’est une boite toute bête. Pourtant j’ai lu et entendu partout qu’il faut mettre des renforts et/ou des entretoises pour lutter contre les résonnances des parois. Je les ai palpées : ces graves les font pas mal vibrer et c’est ce qui donne un bruit bizarre.
J’envisage donc d’ajouter des entretoises pour voir ce que ça donne. Qu’en pensez-vous ?

Mais ceci dit, toute cette affaire m’a donné comme une envie de me fabriquer une nouvelle paire en remplacement des Jamo (je connais quelqu'un à qui celles-ci feront plaisir). Je n’ai encore rien décidé à ce jour mais je suis vraiment tenté.
Voilà quel serait mon avant-projet sommaire :
  • Type colonne, grosso-modo du même format que mes Elipson : 75 x 24 x 25 cm. En fait les dimensions pourraient être de l'ordre de 20 à 30 cm pour la largeur et la profondeur et jusqu'à 1,5m pour la hauteur.
  • Trois voies bass-reflex.
    • 1 HP grave de 8 pouces environ : étant donné le genre de musique que j’écoute en mettre 2 ne me parait pas pertinent. Ce n’est pas la puissance que je demande mais la profondeur comme pour ce disque.
    • 1 HP médium de 4 environ pouces.
    • 1 HP aigu.

  • Budget pour l’électronique : environ 200€ pièce.
  • L’ampli est un Yamaha A-S201 2x100W, 8 ohms, 40Hz—20kHz.


La fabrication de la caisse est parfaitement dans mes cordes : j’ai tout le matos et les compétences nécessaires. L’installation des HP et du filtre, sauf erreur de ma part, ne demande que de la brasure, donc ça devrait aller (je n’ai pas l’intention de fabriquer moi-même les filtres).
Par contre il y a des trucs qui me font défaut. D’après ce que j’ai compris le quintet « filtre + trois HP + caisse » doit être parfaitement accordé. Vu mes connaissances en la matière (quasi nulles) je suis incapable de déterminer moi-même les composants à prendre et l’architecture de la caisse.
  • J’ai regardé sur YouTube une multitude de tutos mais rien ne correspond à ce que je voudrais : le plus souvent c’est pour faire des enceintes deux voies de bibliothèque ou alors des enceintes de concours qui coutent un bras. Ou alors on te donne tout un système de calcul pour déterminer ce qui va avec tes HP. De plus ils ne donnent pratiquement jamais les cotes.
  • J’ai aussi emprunté un bouquin à la bibli mais je ne suis pas plus avancé.
  • Je suis tombé sur un papier Réalisation pratique des enceintes acoustiques - construire-son-enceinte-acoustique.pdf, mais, outre les principes généraux intéressants, c’est pour fabriquer des enceintes de bibliothèque.
  • On trouve aussi des kits à monter soi-même, en particulier chez Davis Acoustics mais ils sont en général hors de mon budget.
  • Il y a des kits qui rentrent dans mon budget chez Tout le haut-parleur avec des plans cotés très précis pour les caisses (ça vient d’Allemagne). Certains de ces kits sont avec des rabais de 30 à 50%. La marque est Visaton. On peut penser qu’un kit (sans l’ébénisterie) à plus de 800€/la paire au prix catalogue doit être pas mal. Mais je suis peut-être naïf.


Avez-vous d’autres pistes et des suggestions pour déterminer le combo filtre + HP + caisse ?

Merci d'avance de vos lumières.

Nico


1 ) Responsoria pro hebdomada sancta de Jan Dismas Zelenka (1679-1745), compositeur Tchèque, dirigée par Václav Luks. ]]> Électronique saint.112 https://forums.futura-sciences.com/electronique/963285-fabrication-d-enceintes-maison.html <![CDATA[[Outils/Fab/Comp] [Projet Perso] Aide création dossier fabrication PCB]]> https://forums.futura-sciences.com/electronique/963283-projet-perso-aide-creation-dossier-fabrication-pcb.html Tue, 05 May 2026 15:56:05 GMT Bonjour,
Bricoleur touche-à-tout d’une cinquantaine d’années, j’adore concevoir et fabriquer ou améliorer différentes choses.
J’ai un petit côté "Géo Trouvetou" pour ceux qui ont la référence, mais je bute aujourd'hui sur une étape cruciale : je n’ai pas les compétences techniques pour transformer mon étude en un dossier de fabrication PCB de qualité industrielle.

C'est un projet strictement personnel et privé, mais je tiens à ce qu'il soit réalisé dans les règles de l'art.

Je ne cherche pas seulement un avis général, mais une aide concrète pour vérifier la faisabilité de ma carte et générer les fichiers nécessaires à l'envoi en usine.

1. Le projet technique
Le module assure une fonction de temporisation avec sécurité basse tension
Temporisation : Pilotée par un TLC555 (U1) avec sortie sur le nœud TIMER.
Surveillance Tension (LVP) : Seuil de coupure à 11,73 V via un comparateur LM393 et une référence précise TL431.
Commutation : Un PMOS IRLML6401 (Q1) gère l'alimentation logique VCC_LOGIC et un transistor Q2 pilote la sortie puissance COIL_DRV.

2. État actuel et contraintes de faisabilité
J'ai déjà structuré les données techniques pour faciliter le travail
Netlist et Schéma : Tous les nœuds et connexions sont définis (format CAO prêt dans le dossier technique).
Architecture physique : J'ai sectorisé la carte en zones (Z1 à Z6) pour isoler la protection d'entrée (TVS SMBJ) des signaux analogiques sensibles.
Routage souhaité : Plan de masse continu (Bottom), pistes de puissance de 1,5 mm minimum et implantation compacte des boucles critiques.

3. Ma demande : Aide à la création du dossier de fabrication
Je sollicite votre aide pour passer à l'étape logicielle (KiCad ou équivalent) et finaliser les livrables suivants :Vérification de faisabilité
Valider que le placement des composants et le routage respectent les contraintes CEM et thermiques (notamment pour Q1 et le connecteur J1).
Génération des fichiers Gerber
Création des couches de fabrication et du fichier de perçage Excellon selon les standards industriels.
Fichiers d'assemblage : Extraction du fichier Pick & Place (coordonnées X/Y et rotations) pour le montage des CMS.
J'ai une checklist "Bureau d'Études" très précise pour valider chaque étape, incluant les renforts mécaniques et les découplages nécessaires.

Si certains et certaines d'entre vous peuvent m'épauler concrètement pour transformer ce projet de "Géo Trouvetou" en une réalité physique, je vous en serais extrêmement reconnaissant. Au plaisir d'échanger avec vous !
Olivier ]]> Électronique olivierbx https://forums.futura-sciences.com/electronique/963283-projet-perso-aide-creation-dossier-fabrication-pcb.html <![CDATA[[Programmation] Watch_dog en dernier recours.]]> https://forums.futura-sciences.com/electronique/963246-watch_dog-dernier-recours.html Sat, 02 May 2026 14:57:16 GMT Bonjour à tous,

Watch_dog en dernier recours.

J'avais un montage esp8266 qui fonctionnait depuis 4 ou 5 ans sans problème.
Après avoir réalisé un petite extension (validé une entrée de plus sur un pcf8574) et surtout
paramétrer un changement d'heure été/hiver automatique, j'ai maintenant des blocages intempestifs.
Pas de reset, loop ne tourne plus et la situation est bloquée.
Le voyant dans loop reste éteint. Une seule fois je l'ai vu allumé en permanence.
Ces blocages, se produisent de temps en temps, tous les 3 à 8 jours, même en pleine nuit alors que tout est calme.
Ce montage est accessible depuis le Web, placé dans un armoire électrique (soumis à des perturbations électromagnétiques)
mais protégé tant que faire ce peut ????

Remarques :
- RAM (IRAM_ATTR, ICACHE_RAM_ATTR), used 61743 / 65536 bytes (94%) -
- j'ai fait le tour des while et de toutes les possibilités de boucles sans fin sans rien trouver.
- J'ai placé des logStep pour essayer de trouver la zone de blocage. Sans succès.
- j'ai demandé au chat qui pète et qui sait tout : Sans succès.
- j'ai mémorisé des variables et je les régénère après un reset (sans coupure de courant)
et j'ai finalement réalisé ce chien de garde qui fonctionne bien mais ne me plait qu'à moitié.
Voir schéma ci-dessous.

Si quelqu'un à des idées pour supprimer ce machin qui est moche, je suis preneur.
Si quelqu'un veut utiliser ce machin, qu'il se serve.
