montage Decompteur à 3 afficheurs 7 segments

pit34130 · 11/02/2006, 23h48

Bonsoir à toutes et à tous.

Voila, dans le cadre d'un TPE, je dois réaliser un montage pour afficher le nombre d'agrafes restantes dans une agrafeuse électronique de type Rexel.

Il y a 140 agrafes au maximum. L'agrafeuse fonctionne avec 4 piles LR6, soit 6V. Donc il faudrait utiliser 2 decompteurs 4 bits pour obtenir 16 bits, et un decodeur 7 segments capable de piloter 3 afficheurs 7 segments, ou 3 decodeur pilotant chacun 1 afficheurs 7 segments.

Si possible, activer l'afficheur seulement lorsque l'agrafeuse est actionnée, et aficher le nombre d'agrafes restante pendant quelques secondes pour ne pas trop consommer, mais ça ca serait la cerise sur le gateau, ce n'est pas le plus important.

C'est tout ce que j'ai pû trouver sur le net. Je ne suis qu'en 1SI donc je n'ai pas de grandes connaissances à ce sujet.

Le montage consomme t'il beaucoup ?

Pourriez vous m'aider svp ?

Bonne soirée à toutes et à tous.

Gérard · 12/02/2006, 10h30

Le plus difficile est le capteur, le reste n'est que traitement de données.
Une solution simple et design : un afficheur LCD piloté par un PIC (consommation plus faible que des afficheurs à LED).
Gérard.

pit34130 · 12/02/2006, 11h09

J'ai pensé au pic et afficheur LCD, mais le problème c'est de le programmer, et il coute plus cher.
Il me faudrait juste un montage tout simple, et s'il est possible d'activer l'afficheur qu'un temps donné ... ca serait encor mieux.

On voudrais le mettre en pratique en fait. Un PIC et un afficheur LCD, il faut cabler le LCD et programmer le PIC et on ne sait pas faire. Ce n'est pas dans le cadre du programme. Tandis qu'avec des compteurs et decodeurs ca reste de la logique simple ...

Merci par avance, et bon dimanche

pit34130 · 12/02/2006, 16h26

Personne pour quelques conseils svp ?

paulfjujo · 12/02/2006, 17h57

bonsoir

Pourquoi des compteurs 4 bits pour faire 16bits ?,
3 decompteurs BCD devraient suffire pour gerer
de 999 à 000.
Il faut par contre un circuit de prepositionnemnt du compteur à la valeur de depart à 140..
issue de 3 roues codeuses ?
1 circuit anti-rebond pour attaquer l'entree de decomptage. et 1 entree pour Remise à 140.

C'est curieux de voir ce sujet,car en ce moment je remplace des afficheurs et roues codeuses installés en 1984! (en milieu industriel) par un ecran tactile piloté via ethernet (et un PLC502)

pit34130 · 12/02/2006, 18h47

Oula oula

Donc les 3 decompteurs BCD je pense pouvoir trouver ca, google m'aidera grandement. Par contre pour le circuit de prepositionnement et d'anti rebond, la je vais avoir du mal je pense.

Il faut aussi des decodeurs pour les afficheurs 7 segments non ?

paulfjujo · 12/02/2006, 19h38

oui,il faut quand meme les decodeurs 7 segments

comme compteur / decompteur BCD .. ex: CD 40192 ou 74HCT192

l'anti rebond necessite par contre un contact inverseur RT,qui attaque 2 circuit nand verrouillés entre eux ce qui ne permet qu'une seule impulsion en sortie pour le comptage, sinon en plus simple, si seulement un contact N.O. (ou N.F.) disponible , attaquer via une cellule RC , un trigger de schmitt genre 74LS14. pour la mise en forme de la pulse de comptage.
Prevoir un antirebond aussi pour la RAZ et pour le Prepositionnement (validation roues codeuses) , c'est plus SUR!

pit34130 · 12/02/2006, 19h56

Je vais tenter de décoder

, parceque je comprends pas grand chose

Les décompteurs je pige, mais le RT et les nad vérouillé ... les nand je sais ce que c'est mais vérouillé non. Je ne suis qu'en 1 SI

Merci beaucoup de votre aide

Gérard · 12/02/2006, 22h26

Anti-rebond, 1er compteur, 2ème compteur,3ème compteur, les 3 en cascade (type 74LS90 ou autre)
Chaque compteur attaque un décodeur (74LS47) qui pilote l'afficheur (au travers de résistances)
Il faut détecter 140 (décimal) soit 0001 0100 0000 en BCD pour mettre une alarme ou ton compteur à 0.
Dommage que tu ne veuilles pas d'un PIC, le prog me parrait simple, surtout pour un LCD.
Gérard.

Gérard · 12/02/2006, 22h35

Ce que je viens de te proposer ne fait que compter, si tu as besoin de décompter, voir le 4029 et pour piloter les afficheurs des 4511.
Attention aux afficheurs, certains décodeurs travaillent avec des afficheurs à anodes communes, d'autres avec des afficheurs à cathodes communes.
Pour le 4029, il y a des entrées de prépositionnement cad, quand tu arrives à 0, une impulsion de prépositionnement et les afficheurs indiquent 140.
Gérard.

pit34130 · 12/02/2006, 23h01

Je crois avoir compris, j'ai fais un petit schéma pour savoir si ce que je pense est bon :
[img=http://img455.imageshack.us/img455/378/schema1ou.th.jpg]

Le cablage je l'étudirai demain, parceque ca va etre bien plus compliqué.

Merci à tous et bonne soirée

Gérard · 12/02/2006, 23h26

Ce que tu penses est bon, c'est déjà pas mal.
Que doit-il se passer quand les afficheurs sont à 0 ?
Gérard.

pit34130 · 12/02/2006, 23h28

Quand les afficheurs sont à zero, on recharge l'agrafeuse et on appui sur une touche pour remettre les compteurs à 140. Il faudrait que la touche puisse remettre les afficheurs à 140 a n'importe quel moment.
J'ai vu qu'avec des décompteur presetable c'était possible, mais je ne suis pas sur.

Gérard · 12/02/2006, 23h40

C'est pour cela que ça existe le preset, il faut mettre sur les pins prévues le code que tu veux et ça marche.
Bon cablage et donne de tes nouvelles.
Gérard.

pit34130 · 12/02/2006, 23h45

Merci beaucoup, je vous tien au courant.

pit34130 · 13/02/2006, 19h23

Petit question :

Je suis en train de chercher les différents datasheet, et je voudrais savoir comment faire l'anti rebond, google m'indique des trucs, mais c'est pour des boutons poussoir ... vu que dans mon cas je me pique à la sortie d'un transistor qui actionne le moteur ... ca je pense que ca ne va pas.

Par contre, est ce que je dois mettre un anti rebond sur le bouton de remise à 140 des compteurs ?

Merci par avance.

Geo frais · 13/02/2006, 20h13

Salut

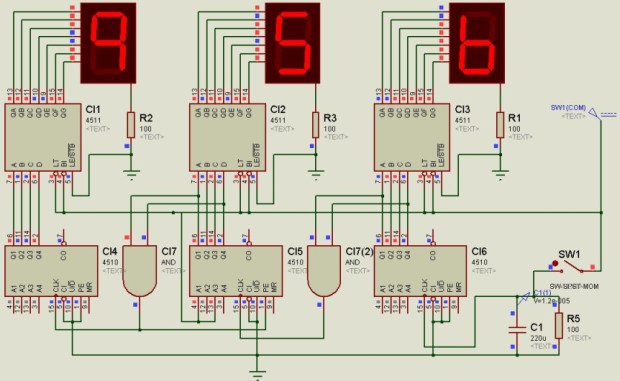

J'avais réalisé un circuit un peu similaire au tiens il y a quelque temps, dont voici le schema electronique
La fonction principale de mon montage etant d'etre un minuteur, je l'ai un peu modifié pour toi, j'y ai inséré un switch a la place de l'horloge et un systeme RC anti-rebond, au passage voici un site pour comprendre vite fait le principe et l'utilitée de l'anti-rebond
Les entrée du 4510 sont "programmables" avec les pins
A1...4 elles sont ici encore montée pour le comptage sexagecimal a toi de t'arranger pour en faire ce que tu veux. Je pense que oui il faut un systeme anti-rebond pour ton Reset a 140 car les CMOS executent très vite leurs actions.
J'espere t'avoir aidé.
Geoffrey.
