Automatisation porte poulailler

[raymondub]

Bonjour,
je suis nouveau sur le forum et pas très doué en électronique mais je suis informaticien et j'aime programmer..
J'ai des poules et le poulailler est au fond du jardin et les poules se lèvent fort tôt... Du coup, je cherche à automatiser l'ouverture de la porte du poulailler. Il y a beaucoup de système qui existent, le prix est souvent exorbitant et ce sont souvent des portes qui s'ouvrent de manière verticale mais vu mon poulailler, ce n'est pas possible et je voudrais donc l'ouvrir de cette manière https://m.media-amazon.com/images/I/...AC_SL1500_.jpg
J'ai :
- une batterie 12v - https://www.amazon.fr/gp/product/B00PVJJOSY/ J'en ai commandé une nouvelle parce que le moteur ci-dessous est arrivé ce matin mais il ne se passer rien. J'ai testé ma batterie et elle a une tension inférieure à 9v quand j'ai fait un "Repair" avec mon chargeur (https://www.amazon.fr/gp/product/B083HVW6ZN/)
- le panneau photovoltaïque - https://www.amazon.fr/gp/product/B00DS3IZIA/
- un interrupteur à inverseur de polarité qui me permettra d’ouvrir ou fermer (https://www.amazon.fr/gp/product/B08JLQFM3C)
- le minuteur 12v - un peu trop complet pour mon utilisation mais comme je l'ai.. - https://www.amazon.fr/dp/B07CQGP6LT . Si j'ai bien compris, je pense que j'ai déjà un 1er soucis parce qu'il ne permet d'inverser la polarité et donc au mieux tel quel, je pourrai juste l'ouvrir le matin mais après tout c'est ce qui m'intéresse... Mais que faudrait-il ajouter pour pouvoir programmer une heure de début pour l"ouverture et une heure de fin pour la fermeture ?

- le régulateur/convertisseur pour panneau solaire et batterie 12v - https://www.amazon.fr/gp/product/B01J5A6X92/

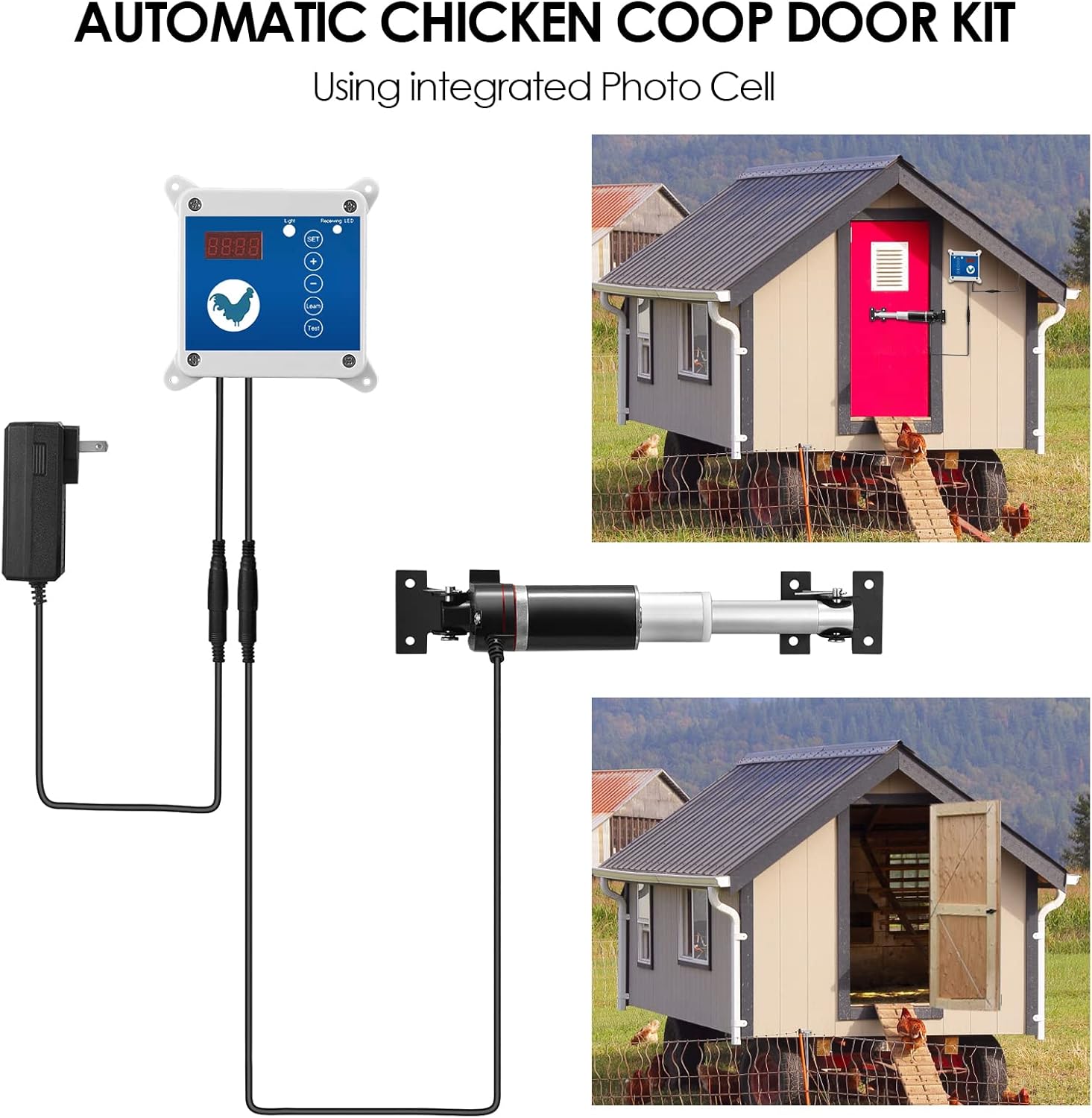

- le système d'ouverture de porte:
https://www.amazon.fr/dp/B07RXK833Y/
Je pense que j'ai mon 2ème problème... J'aurais dû, je pense, prendre un autre modèle parce que 350mm, c'est trop je pense (aucune expérience). Sauf que j'ai lu par après qu'il n'a pas de fin de course intégré et du coup, il faut que je calcule bien mon coup ou alors ajouter des fins de course?

- le système pour pouvoir piloter la porte à distance
https://www.amazon.fr/dp/B07PH3FV5B/
Est-ce que ce montage vous semble possible ? Ces composants sont-il bien compatibles ?
Que faudrait-il changer pour la minuterie ?
Merci d'avance,

R.D.
-----

[mag1]

Bonjour,
Il y a ...quelques temps, j'ai fait un truc là dessus, les poules sont plus sensibles à la lumière du jour qu'à l'heure de leur montre.
http://electromag1.wifeo.com/porte-de-poulailler.php

MM

[raymondub]

Bonjour,
je pensais aussi que mes poules étaient plus sensibles à la lumière du jour qu'à la montre... sauf que dans la pratique je dois leur ouvrir la porte vers 5h30 parce que sinon après, elles font vraiment beaucoup de bruit histoire de montrer qu'elles veulent sortir...
Certes pour aller se coucher, elles rentrent dès qu'il commence à faire sombre...
Merci pour ton lien, je vais regarder à ça.

R.D.

[mag1]

Bonjour,
je pensais aussi que mes poules étaient plus sensibles à la lumière du jour qu'à la montre... sauf que dans la pratique je dois leur ouvrir la porte vers 5h30 parce que sinon après, elles font vraiment beaucoup de bruit histoire de montrer qu'elles veulent sortir...
R.D.

Le problème serait plutôt l’hiver. On peut définir un temps de fermeture max.
On peut simplifier le schéma du site, des choses inutiles à supprimer.
MM

[A voir en vidéo sur Futura]

[gienas]

… je pensais aussi que mes poules étaient plus sensibles à la lumière du jour qu'à la montre... sauf que dans la pratique je dois leur ouvrir la porte vers 5h30 …

Bonjour raymondub et tout le groupe

Bienvenue sur le forum.

Ce type de discussion, qui n'est pas du domaine de l'électronique, a été déplacé dans le forum adapté. C'est expliqué ici:

http://forums.futura-sciences.com/el...de-poster.html

Je soupçonne que ce ne soit pas les poules qui se lèvent tôt mais le coq, qui chantera quoi que tu fasses.

[raymondub]

Toutes mes excuses... Je suis arrivé sur le forum un peu par hasard de mes recherches sur le fonctionnement du moteur linéaire https://forums.futura-sciences.com/e...-bouton-2.html
J'avoue ne pas avoir fait de recherche avant sur le forum concernant l'automatisation du poulailler... Je vois que je ne suis pas le seul avec cette demande..
Je n'ai pas pris de coq.. trop de bruit.. Mais peut-être qu'il existe un détecteur de bruit et que dès que les poules commencent à faire un certain nombre de décibel, la porte s'ouvre..
Plus sérieusement, en parcourant rapidement le forum, je n'ai pas encore trouvé l'information que je voulais mais je me suis rendu compte que j'ai fait les choses à l'envers... J'ai par exemple acheté mon moteur bien trop vite...
J'aurais dû mieux vérifier la dimension de la porte et l'espace que j'ai sur le côté.. Au "repos" (replié), le bras fait déjà 45 cm et donc il est trop grand... Le problème est que j'ai très mal interprété le schéma avec les dimensions.. J'ai pris celui qui fait :
- stroke length: 350mm
- retracted length: 455 mm
- extended lenght: 805 mm

Je pense que je devrais prendre au max celui qui fait
- stroke length: 200 mm
- retracted length: 305 mm
- extended lenght: 505 mm
??


L'avant de mon poulailler:
avant poulailler.jpg

L'arrière :
J'ai déjà une porte avec charnière et donc je pourrais mettre le bras à cet endroit mais je préfère garder cette ouverture comme "porte de secours" et faire une nouvelle porte devant.
arrière poulailler.jpg

[Gyrocompas]

Bonjour,

On peut définir un temps de fermeture max

Suivant avec intérêt ce sujet 'récurrent', la solution au problème peut être un horaire d'ouverture/fermeture répondant à une loi d'éclairage complété par l'ouverture du passage (entrée ou sortie) à la demande d'un gallinacée dans un temps autorisé au delà .
Solution, planche avec contact réagissant au poids ou barrière infrarouge modulé because le soleil.

[Positron1]

Salut,
Il est vrai que ton vérin est surdimensionné , qui peut le plus peut le moins, si ton budget le permet prends un plus petit
Ce n'est pas tant pour te dire ça mais surtout : c'est une porte à guillotine, alors prévois une sécurité sur le bord de la porte ou sur le montant opposé, de façon à ne pas trancher une de tes gallinacées
Parmi le matériel que tu as, tu devrais faire quelque chose de bien

[Bounoume]

joli poulailler.... mais (d'expérience... ) le toit en planchettes ne va pas durer longtemps.... le bois simple (même avec un mauvais vernis..) ça n'aime pas la pluie: il faudra bientôt le recouvrir d'un film étanche! Et la porte coulissante... coulisses en bois, avec le caca des poules...ça va se coîncer un jour....

la course du vérin: l' image
https://www.amazon.fr/dp/B07RXK833Y/?th=1
les 'limit switch' me semblent réglables ! donc une fois le truc en place tu commandes manuellement, ça part en but"e et ça coInce -> repérer la position juste avant et déplacer le limit switch pour que ça s'arrête avant....

Après, le moteur de ton vérin est à courant continu... donc quand le cc passe dans un sens le vérin ouvre: quand le sens du courant est inversé (par le contrôleur) le vérin se ferme....
le contrôleur fait ça très bien...... mais pour qu'il puisse être asservi à deux signaux d'horloge (1=open, 2=shut...) c'est très doutyeux...

en effet... je doute que tu puisses dériver la commande manuelle par boutons-poussoirs A et B sur le petit boïtier avec antenne... vers DEUX switchs externes commandés pâr DEUX minuteries distantes avec circuit totalement isolé du secteur [sinon, quand tu changeras les piles, tu pourras prendre le 2220 V dans les doigts..)

nb l'inter inverseur noir, il est et sera toujours inutile ......
bonne chance quand même....

[raymondub]

Oups, j'ai oublié d'activer les notifications et je n'ai pas vu les réponses...
Entretemps, j'ai reçu un actionneur linéaire plus petit, j'ai opté finalement vers un système à glissière comme là https://www.amazon.fr/gp/customer-re...2FK2RAWCW2ZTL/ et j'ai fait des tests:
- avec le minuteur:
ça ouvre bien la porte mais comme pas d'inverseur, il ne ferme pas. Cela m'évite de me lever tôt donc dans un premier temps, cela me convient.

- avec l'interrupteur inverseur de polarité:
=> c'est parfait, j'appuie d'un côté, il ouvre et si j'appuie de l'autre il ferme sans devoir inverser les câbles.

Je n'ai pas encore reçu le module pour pouvoir piloter la porte à distance:
https://www.amazon.fr/dp/B07PH3FV5B/

Par contre, je n'arrive pas faire utiliser un même temps le minuteur et l'interrupteur.. J'ai les câbles qui chauffent et rien d'autre se passe. Du coup, j'ai vite débranché parce que je suppose que je fais un court circuit...
Est-ce qu'il possible de faire cohabiter les 2 systèmes ? Si pas, alors je devrai passer par de la programmation avec une carte arduino ou autre mais vu mes connaissances en électricité et l'urgence, je voudrais éviter...

Le schéma pour le minuteur:
https://m.media-amazon.com/images/I/...M5y-L._AC_.jpg

le "schéma" pour l'interrupteur:
https://m.media-amazon.com/images/I/...AC_SL1500_.jpg

[raymondub]

le "schéma" interrupteur:



Je ne vois pas comment combiner les 2 schémas pour que l'interrupteur fonctionne en permanence et que la minuterie s'allume à 5h du matin pour ouvrir la porte.
Merci

[Positron1]

Salut,

combiner les 2 schémas pour que l'interrupteur fonctionne

Il est où ton schéma ?

[raymondub]

Bonsoir,
je pense que le montage que j'ai testé pour rassembler le minuteur et l'interrupteur ressemblait à ceci mais ça a chauffé.. Mais j'hésite maintenant...

[Positron1]

Salut,
Bien sûr que ça chauffe
En faisant de la sorte tu ne t'en sortiras pas , il te faut modifier le sens au niveau du Timer et encore ? fait il AV et AR ? De plus pas de sécurité fin de course

[raymondub]

Pour le toit en bois, c'est prévu et j'ai déjà acheté les tôles ondulées. Je dois faire un latage et contre latage avant. J'en profiterai en même temps pour fixer le panneau photovoltaïque pour que ce système soit autonome.
Pour la porte actuelle en bois, elle coince déjà... Donc oui je suis conscient du soucis. Je dois faire des tests pour voir si je me dirige vers une nouvelle coulissante avec des rails de tiroir ou si j'utilise la porte qui s'ouvre avec les charnières. Elle présente effectivement l'avantage à mon avis d'être plus facile d'entretien.
Oui idéalement il faudrait une fin de course sauf que ce n'est pas prévu pour l'instant. Ce qui m'intéresse surtout c'est d'ouvrir le poulailler tôt le matin de manière automatique. Le capteur de fin de course est nécessaire pour la fermeture mais j'aurai une caméra qui pointe sur le poulailler et la fermeture sera "manuelle" avec la commande à distance. Donc pas vraiment de risques...
L'interrupteur me servira le soir pour fermer le poulailler quand j'irai chercher les œufs. Du moins en attendant que la télécommande arrive. Après on verra...
Mais comme je ne vois pas comment m'en sortir pour combiner les 2 systèmes, peut être que la solution sera de me diriger vers un système avec Arduino ou compatible mais j'aimerais éviter pour le moment...

[roro222]

Salut



Idée de porte automatique de poulailler autonome

Le jour se lève.

La mini-pompe remplit le récipient du haut.
Lorsque son poids est suffisant, ce récipient descend et tire sur le câble pour remonter le poids et ouvrir la porte.
Le liquide s'échappe au goutte-à-goutte, mais le débit de la pompe étant supérieur ce récipient reste plein, et même déborde dans le récipient inférieur.

La nuit tombe.

La pompe s'arrête.
Le récipient se vide peu à peu au goutte-à-goutte selon la grosseur du trou.
Son poids diminue donc le contre-poids tire sur le câble en sens inverse, fait remonter le récipient et referme la porte.

[raymondub]

Bonjour,
Merci pour cette idée, via mes recherches, j'ai eu l'occasion de voir une vidéo d'un système similaire. Impressionnant mais je devrais racheter une série de composants et ce n'est pas mon but.

[Positron1]

Salut,

Mais comme je ne vois pas comment m'en sortir pour combiner les 2 systèmes, peut être que la solution sera de me diriger vers un système avec Arduino ou compatible mais j'aimerais éviter pour le moment...

Dans tous les cas il te faudra :
Une alimentation
Une commande manuelle,
Un inverseur
Commande automatique (futur)
Système de commande du moteur AV, AR, Relais ou transistors, relais c'est plus facile
Fin de course
Vérin
Tu peux simplifier à l’extrême, mais tu devras tout refaire, uniquement manuel, une alim, un inter 6 pins 3 positions a position maintenue et ton vérin.

[raymondub]

Bonjour,

Cette fois-ci, mon bras linéaire est juste parfait...
https://youtu.be/XhO2sAVOc5s

Mais je n'ai pas encore reçu ma télécommande sans fil.
Il faut par contre que je protège mes câbles électriques et la batterie. J'ai de la place en-dessous du poulailler pour qu'elle soit protégée de la pluie mais ça ne la protégera pas du froid ou du chaud. J'ai encore des panneaux d'isolant rigide polyuréthane de 8 cm d'épaisseur et je pensais faire un petit caisson avec ça.

@Positron1:
J'ai déjà:
- l'alimentation

- ma commande manuelle, c'est mon interrupteur inverseur mais visiblement il faudra que je le change
Mais quel genre de commande manuelle et d'inverseur dois-je choisir ?

- Système de commande du moteur AV, AR: je suis désolé mais je ne vois ce que ça change par rapport au point précédent ?

- Relais ou transistors, relais c'est plus facile: Mais quel genre de composants dois-je choisir ?

- Fin de course: à priori, je dirais que

- Vérin => ce n'est pas mon moteur ?


Avant de tomber sur ce forum, j'avais trouvé un site un montage qui m'intéressait parce qu'en plus d'avoir la télécommande manuelle, il était pilotable via smartphone (c'est quand même cool...) et il n'a pas l'air trop compliqué à mettre en oeuvre..
Mais comme je n'ai que 2 fils sur mon moteur et là il en a 5, je ne vois pas comment faire le montage avec le contrôleur moteur L293D ou L298N. Du coup, j'ai laissé tomber parce que je n'ai jamais eu de réponses de la personne qui a fait le site.
Mes connaissances en électronique sont nulles, je sais programmer et le montage m'avait l'air réalisable. Au pire pour les soudures, j'irai voir un ami..

J'ai un Raspberry pi zero W qui traîne mais il semble que ça ne convient pas à ce genre de programmation...

Je voudrais surtout avoir:
- une ouverture automatique à l'heure que je veux
- une télécommande manuelle
- pilotage via smartphone ou télécommande sans fil
- A priori pas besoin de la cellule photosensible mais vu le prix que ça coûte, autant la mettre directement.
- A priori pas besoin de début et fin de course.
Donc le schéma se simplifie énormément...

Merci

[raymondub]

Dernière chose, Je n'ai pas encore reçu le module pour pouvoir piloter la porte à distance:
https://www.amazon.fr/dp/B07PH3FV5B/
Une idée de ce que je pourrais utiliser à la place ? L'idée serait que je puisse le réutiliser avec le montage Arduino...

Merci

[Positron1]

Salut,
Pour l'inter :
https://www.conrad.fr/fr/p/marquardt...-s-701300.html
Mais vu la commande du moteur que tu vas avoir, tu ne pourras pas y greffer l'inter
Ton vérin est déjà équipé de fin de course ?

une ouverture automatique à l'heure que je veux

Attendons dque tu ais reçu le matériel pour voir les besoins

pilotage via smartphone ou télécommande sans fil

On verra plus trad

Relais ou transistors, relais c'est plus facile: Mais quel genre de composants dois-je choisir ?

Ton système a déjà tout ce qu'il faut

L'idée serait que je puisse le réutiliser avec le montage Arduino...

Là , il y a un programme à établir et je ne sais pas faire , pour ce faire, si quelqu'un veut bien prendre le relais !

[raymondub]

oui mon vérin est déjà équipé d'un fin de course et celui-ci a vraiment la bonne dimension. C'est pour ça que je pense qu'il n'est pas nécessaire de rajouter un fin de course sauf un capteur "laser" pour que la porte ne se ferme pas sur une poule mais à priori pas de risque vu la caméra...

[raymondub]

Ma télécommande ne sera pas livrée à temps et je vais donc annuler la commande.
J'avais pensé à ceci https://www.amazon.fr/dp/B09SPD7R65/
Mais je ne sais pas si c'est compatible avec mon verrin...
Mais je voudrais aussi comprendre comment corriger mon schéma électrique pour utiliser la minuterie juste pour l'ouverture...
Merci

[Positron1]

Salut,

Mais je ne sais pas si c'est compatible avec mon verrin...

Non, c'est un interrupteur tout simple

je voudrais aussi comprendre comment corriger mon schéma électrique pour utiliser la minuterie juste pour l'ouverture..

Voir #21
