Un transistor 1000 w 450 MHz



  1. #1
    f6bes

    Un transistor 1000 w 450 MHz


    ------

    Bjr à tous,
    Une "curiosité":
    http://www.rfglobalnet.com/Content/P...6-15DA404AAB17
    Cordialement

    -----

  2. Publicité
  3. #2
    Démostène

    Re : Un transistor 1000 w 450 MHz

    Salut,
    Oui, c'est "une bête" ce bébé.
    Dommage que ce ne soit qu'en impulsionel :
    Designed for UHF Radar Application: 400 to 450 MHz
    Medium Pulse Format: 300 us, 10%
    Excellent Output Power: 1000 W
    High Power Gain: 10 dB
    Collector Efficiency: 70 % @450 MHz
    Compression: In Compression
    Vcc: +40V

    Dans le genre "grosse bébête", tu as aussi les IGBT de puissance utilisés dans les convertisseurs de fréquence pour moteur électriques genre QM300... ( on en utilise à mon boulot !) mais la fréquence est bcps plus basse.
    @+
    " Devant l'homme, la forêt, derrière, le désert" Chat-tôt-brillant.

  4. #3
    Mkala

    Re : Un transistor 1000 w 450 MHz

    Sympa !

    Mais les tubes c'est encore plus impressionnant, ceux qui sont utilises dans les emeteurs radios par ex.

    Mais je en sais pas si a l'heure actuelle c'est remplacé par des semiconducteurs ???

    D'ailleurs je suis preneurs de toutes infos, liens et explications sur les emetteurs radios haute puissance (ou tv, HF en fait)

  5. #4
    f6bes

    Re : Un transistor 1000 w 450 MHz

    Citation Envoyé par Démostène Voir le message
    ........
    Dommage que ce ne soit qu'en impulsionel :
    Designed for UHF Radar Application: 400 to 450 MHz
    Medium Pulse Format: 300 us, 10%
    Bsr Démosténe......
    Comme suis faché avec l'engliche, je n'ai pas lu de data.
    Mais si c'est en impulsionnel, c'est moins impressionnant.
    Bonne soirée

  6. A voir en vidéo sur Futura
  7. Comparatifs

    Gagnez du temps et de l'argent grâce à nos comparatifs de produits. Parmi nos sujets :
  8. #5
    f6bes

    Re : Un transistor 1000 w 450 MHz

    Bsr mkala........
    Il y a Radio et .......... radio !!
    Ca dépend des puissances mises en jeu.
    Essaye donc VAPOTRON comme requéte sur google , tu devrais avoir qq réponses.
    Cordialement

  9. #6
    Mkala

    Re : Un transistor 1000 w 450 MHz

    Merci pour le mot clef, mais je tombe aussi souvent sur une arme futuriste a deux sesterces lol

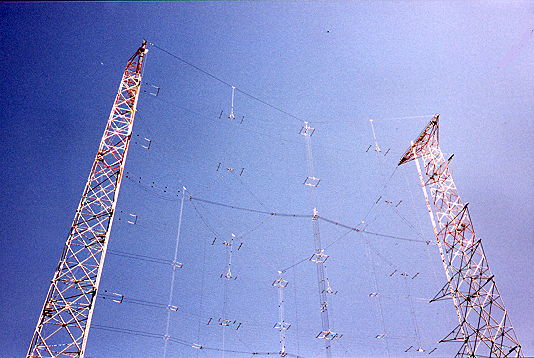

    Quand je parle d'emeteur, c'est de puissance, genre > 100kw, comme celui la (defunt... ) :



    Il fait 500kw je crois. d'autres photos terribles :

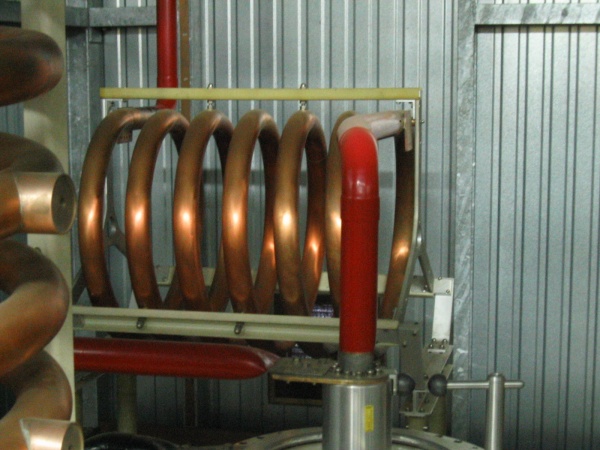

    (bobine d'accord)

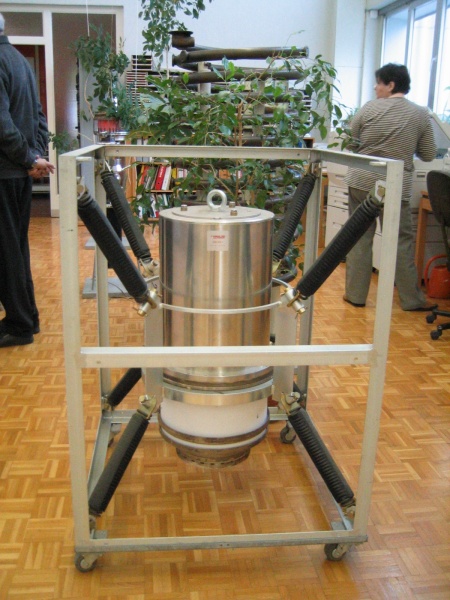

    (tube rechange emetteur principal)

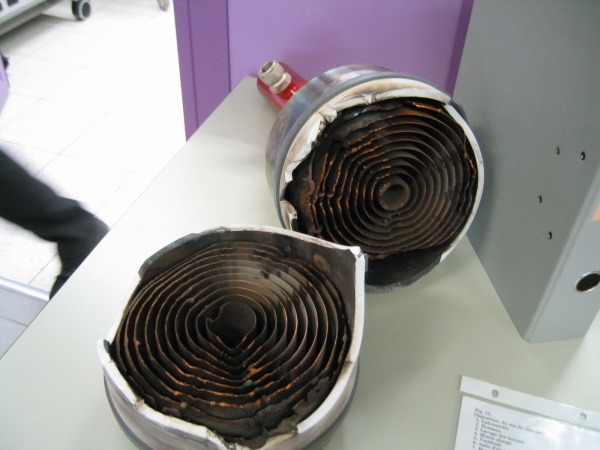

    (condo explosé !!! c'est pas un condo de PD ca !!!)

    Plus d'infos http://www.emetteurs.ch/gallery/sottens

  10. Publicité
  11. #7
    f6bes

    Re : Un transistor 1000 w 450 MHz

    Bjr Mkala,
    Je ne pense pas que les transitors soient capables d'atteindre des puissances si élevées.
    Le probléme, je pense, résident probablement dans les intensités à véhiculer
    Le vapotron étaient des tubes d'émission refroidis à l'eau.
    J'essaierai un recherche sur Google.
    Cordialement

  12. #8
    f6bes

    Re : Un transistor 1000 w 450 MHz

    Bjr mkala,
    Voiçi ce que Google m'a trouvé : " Les Lampes en cuivre.
    Les lampes en cuivre n'étaient évidemment pas entièrement en cuivre, mais elles avaient une énorme anode taillée dans une grosse bille de cuivre, et raccordée à une ampoule en verre, qui supportait les arrivées de courant du filament et de la grille ( Figure ci-contre ).
    L'anode était destinée à être immergée dans une chemise parcourue par un courant d'eau et les amenées de courant filament étaient également refroidies par circulation d'eau
    Les lampes en cuivre furent le fleuron de la S.F.R. pendant de nombreuses années. Et tous les postes de radiodiffusion de grande puissance, les postes de 500 kilowatts ou davantage, furent équipés de lampes en cuivre, très fréquemment S.F.R.
    Jusqu'au jour où, à la société Thomson, quelqu'un pensa que, si un gramme d'eau, passant de 20 à 95 degrés entraîne 75 calories, le même gramme d'eau, en s'évaporant, entraîne 537 calories et qu'il était bien dommage de ne pas exploiter ce fait. Cela, bien entendu, on le savait aussi à la SFR, mais on évitait soigneusement d'atteindre l'ébullition, car les bulles de vapeur empêchaient un bon contact thermique entre le cuivre et l'eau.Pour contrer cet inconvénient, les ingénieurs de Thomson torturèrent la srface externe de l'anode, qui finit par devenir un hybride entre un ananas géant et un chapiteau corinthien.
    Ainsi naquit le Vapotron, qui permit de faire des lampes plus petites, nécessitant une installation de refroidissement moins importante, et tout aussi performantes ."
    un lien (photo d'un vapotron):
    http://perso.orange.fr/daniel.giroux/page430.htm
    Cordialement

  13. #9
    Démostène

    Re : Un transistor 1000 w 450 MHz

    Citation Envoyé par Mkala Voir le message
    Sympa !

    Mais les tubes c'est encore plus impressionnant, ceux qui sont utilises dans les emeteurs radios par ex.

    Mais je en sais pas si a l'heure actuelle c'est remplacé par des semiconducteurs ???

    D'ailleurs je suis preneurs de toutes infos, liens et explications sur les emetteurs radios haute puissance (ou tv, HF en fait)
    Salut,
    Voici qui devrait t'interesser pas mal :
    http://www.amasci.com/freenrg/sukdynam.html

    @+
    " Devant l'homme, la forêt, derrière, le désert" Chat-tôt-brillant.

  14. #10
    sillans

    Re : Un transistor 1000 w 450 MHz

    Bonjour à tous.

    Il exsite aussi la serie des ESM fabriqué par l'ex Thomson-CSF.
    Par exemple, le modèle ESM4015 :
    VCEO = 500V
    VBEO = 7V
    ICm = 200A
    Pd à 75°C = 1200W

    Boitier : MU86
    C'est une sacré bête...

    @+

  15. #11
    monnoliv

    Re : Un transistor 1000 w 450 MHz

    Ce n'est pas de la HF (quoique ça génère des harmoniques ) mais voilà avec quoi j'ai déjà travaillé (plus grand qu'une main):
    http://www.infineon.com/cgi-bin/ifx/...geTypeId=17099
    Ne soldez pas grand mère, elle brosse encore.

  16. #12
    sillans

    Re : Un transistor 1000 w 450 MHz

    14500 W de dissipation à 25°C.
    => Victoire pour les IGBT

    @+ Sillans

  17. Publicité
  18. #13
    Mkala

    Re : Un transistor 1000 w 450 MHz

    Citation Envoyé par f6bes Voir le message
    Bjr mkala,
    Voiçi ce que Google m'a trouvé :
    ...
    Cordialement
    Merci beaucoup c'est sympa Il y a des sacres betes, ca doit etre sympa d'en voir une en vrai !

    Citation Envoyé par monnoliv Voir le message
    Ce n'est pas de la HF (quoique ça génère des harmoniques ) mais voilà avec quoi j'ai déjà travaillé (plus grand qu'une main):
    http://www.infineon.com/cgi-bin/ifx/...geTypeId=17099
    Ca c'est sympa aussi ! Je ai demonté un plus petit (pour une machine triphasée) ben il y a deja qqes mm2 de silicium la dedans ! C'est sympa !

  19. #14
    monnoliv

    Re : Un transistor 1000 w 450 MHz

    14500 W de dissipation à 25°C.
    J'ai déjà vaporisé du cuivre avec ça!
    Ne soldez pas grand mère, elle brosse encore.

  20. #15
    Démostène

    Re : Un transistor 1000 w 450 MHz

    Citation Envoyé par monnoliv Voir le message
    J'ai déjà vaporisé du cuivre avec ça!
    Salut,
    Lorsque la carte de drive se met à déconner ????
    Il vaut mieux se protéger les yeux et les oreilles !! ( surtout si tu as qq miliers de µfarads devant !)
    J'avais un frère électronicien et je lui en avais donné un comme presse papier, un 300A, il était impressionné car il ne pratiquait pas de telles puissances !
    @+
    " Devant l'homme, la forêt, derrière, le désert" Chat-tôt-brillant.

  21. #16
    Démostène

    Re : Un transistor 1000 w 450 MHz

    Citation Envoyé par Mkala Voir le message
    Merci beaucoup c'est sympa Il y a des sacres betes, ca doit etre sympa d'en voir une en vrai !


    Ca c'est sympa aussi ! Je ai demonté un plus petit (pour une machine triphasée) ben il y a deja qqes mm2 de silicium la dedans ! C'est sympa !
    Salut,
    Attention, certains contiennent du bérilium très toxique !!

    @+
    " Devant l'homme, la forêt, derrière, le désert" Chat-tôt-brillant.

  22. #17
    Mkala

    Re : Un transistor 1000 w 450 MHz

    Citation Envoyé par Démostène Voir le message
    Salut,
    Attention, certains contiennent du bérilium très toxique !!

    @+
    Je l'ai pas mangé lol

    Blague a part, je n'etais pas au courant.

    Il y avait une sorte de gele qui recouvrait le tout. Et on voyait les IGBT qui avaient morflés (tout noir et gele cramé lol)

    C'est un semiconducteur? C'est toxique comment ? Respirer, toucher ? On risque quoi ?

    A+++

  23. #18
    f6bes

    Re : Un transistor 1000 w 450 MHz

    Bjr Mkala,
    Tu ne serais peut etre pas devant ton ordinateur pour en causer !!
    Voir ce lien:
    http://www.labour.gov.on.ca/french/hs/alerts/a21.html
    Cordialement

  24. Publicité
  25. #19
    monnoliv

    Re : Un transistor 1000 w 450 MHz

    Salut,
    Lorsque la carte de drive se met à déconner ????
    Il vaut mieux se protéger les yeux et les oreilles !! ( surtout si tu as qq miliers de µfarads devant !)
    Effectivement, les convertisseurs protos étaient entourés d'un plexi, quand ça explosait (sous 3[kV] quand même avec qq millifarads!), je retrouvais des traces de cuivre (comme un dépôt) sur le plexi!
    Et comme ça explosait souvent
    Ne soldez pas grand mère, elle brosse encore.

  26. #20
    Mkala

    Re : Un transistor 1000 w 450 MHz

    Citation Envoyé par f6bes Voir le message
    Bjr Mkala,
    Tu ne serais peut etre pas devant ton ordinateur pour en causer !!
    Voir ce lien:
    http://www.labour.gov.on.ca/french/hs/alerts/a21.html
    Cordialement
    Bonjour f6bes,

    Merci bien pour ce lien !

    Pour le moment je vais bien en tous cas
    Et je doute qu'une petite quantité puisse etre mortelle... mais il veut mieux faire attention en effet !

    A+++
