Voilà une proposition. Comme je l'ai dit, 3 étapes : une esquisse et deux extrusions
Dans Modifier > Modifier les paramètres, on trouve
la longueur et la largeur, et la hauteur de la pièce, que l'on peut modifier
la largeur des rainures (correspondant à l'épaisseur des plaques que l'on veut assembler)
l'épaisseur de matériau (épaisseur des parois, compromis entre solidité et temps/cout impression)
da23real peut regarder l'esquisse, elle est simple et les cotes sont toutes paramétriques, il y a une symétrie selon l'axe y, on ne peut pas faire plus simple (en l'occurrence on aurait pu se passer de symétrie, mais ca permet de donner l'exemple)
On peut rajouter des congés dans les angles en renfort, ou des chanfreins pour faciliter l'insertion, etc.
La vie trouve toujours un chemin
Bravo, mais tu es un peu gonlé tout de même
Model origin
The author marked this model as their own original creation.
Bah en quel honneur ? Je n'ai pas modifié une pièce existante j'ai tout fait moi même. Ou tu parles des gens qui ont aidés sur le forum ?
Par contre là je me suis trompé sur un placement et je sais pas pourquoi je n'arrive pas à déplacer ce genre de bloc ?
Et si je supprime l'extrusion je ne vois plus le rectangle (car celui là je pouvais le déplacer)
J'ai vachement appris grâce à internet. Tout ces livres qu'on trouve dans les poubelles
Comment te répondre, on ne sait pas comment tu as modélisé ta pièce sous F360.
Une suggestion, si c'est une extrusion, modifie "joindre" par "nouveau corps"
Dernière modification par Janpolanton ; 22/04/2026 à 15h09.
Tu y mets vraiment de la mauvaise volonté. Je t’ai proposé de partager tes 3mf, je t’ai envoyé un fichier en exemple, Janpolanton a aussi essayé, mais tu fais les trucs dans ton coin en venant mentionner tes problèmes sans donner la moindre indication et tu passes d’un sujet à l’autre sans tenir compte des conseils.
T’as même pas pris le temps d’essayer de comprendre les bases puis qu’apparemment la notion de corps ça ne te dit rien. Pour une pièce d’un seul corps normalement t’as pas à te faire chier à déplacer des morceaux comme ça. Tu fais encore tout à l’envers.
C’est carrément lourd alors je laisse tomber.
Dernière modification par Flyingbike ; 22/04/2026 à 16h07.
La vie trouve toujours un chemin
Bien sûr que si je connais les corps puisque j'en exporte parfois séparement. Mais là justement le petit montant PCB que j'ai fait au fond fait partie du corps je ne sais pas si c'est ça cause de ça que je n'arrive pas à le déplacer.
Quand j'ai vu les messages j'avais déjà finis ma pièce donc j'ai lu quand même mais rien compris et plus besoin de modifier un stl (mais j'y reviendrais surement si je me retrouve dans ce besoin plus tard)
J'ai vachement appris grâce à internet. Tout ces livres qu'on trouve dans les poubelles

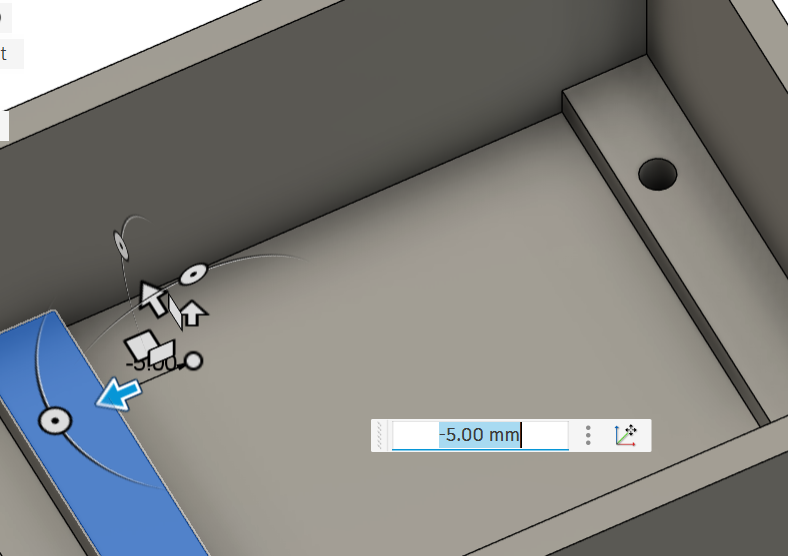

Mais là par exemple si je me rends compte qu'une telle forme est un 1mm trop loin je n'ai aucune solution pour la déplacer ?
Bon en fait en écrvant la question j'ai réalisé la réponse: il faut faire appuyer/tirer et non pas déplacer...
J'ai vachement appris grâce à internet. Tout ces livres qu'on trouve dans les poubelles
Appuyer tirer ce n'est pas fait pour ça
Encore une mauvaise utilisation d'une fonction
Il faut faire la modification dans l'esquisse
As tu au moins compris que modifier une esquisse ça entraîne la modification des corps issus de l’extrusion de cette esquisse ?
Et que donc on peut modifier une étape antérieure et que la modification se répercute sur les fonctions en amont ? (Sauf des fois, mais changer une cote par exemple ça ne pose pas de problème)
La vie trouve toujours un chemin
Oui petit à petit je vois à force de tests .
Là j'ai trouvé par erreur ce fameux paramètre de réductions de faces de maillage. J'avais juste pas encore vu les onglets "solide" "surfacique" "maillage" etc...
Oui je veux bien croire, là dans l'immédiat pour moi l'important c'est le résultat. Mais si c'est l'esquisse et que j'ai déjà fait des tas de choses derrière ça je peux encore modifier ?Appuyer tirer ce n'est pas fait pour ça
Encore une mauvaise utilisation d'une fonction
Il faut faire la modification dans l'esquisse
J'ai vachement appris grâce à internet. Tout ces livres qu'on trouve dans les poubelles
Mauvaise approche, mais c'est toi qui vois...là dans l'immédiat pour moi l'important c'est le résultat
Et pourtant j'en parlais plus ou moins dans mes messages 14, 16 et 17.J'avais juste pas encore vu les onglets "solide" "surfacique" "maillage" etc...
Dernière modification par Janpolanton ; 23/04/2026 à 14h43.
Je suis retourné voir et tu dis de choisir "l'atelier" maillage... sauf que je ne sais pas ce que c'est ni où c'est. Des trucs qui semblent évident quand on maitrise sont totalement confus quand on débute de rien.Et pourtant j'en parlais plus ou moins dans mes messages 14, 16 et 17.
C'est pour ça que sur mes tutos vidéos j'utilise pointer focus + en général zoom écran pour attirer l'attention sur la zone exacte où j'ai cliqué
Et donc moi comme je voyais pas ces onglets je cherchais ailleurs sans comprendre de quoi il s'agit
J'ai vachement appris grâce à internet. Tout ces livres qu'on trouve dans les poubelles
tu as la réponse à ta question dans mon message juste au dessus du tien. Si tu ne les lis pas, en plus de la mauvaise volonté, ça ne va jamais le faire.Envoyé par da23real
La vie trouve toujours un chemin

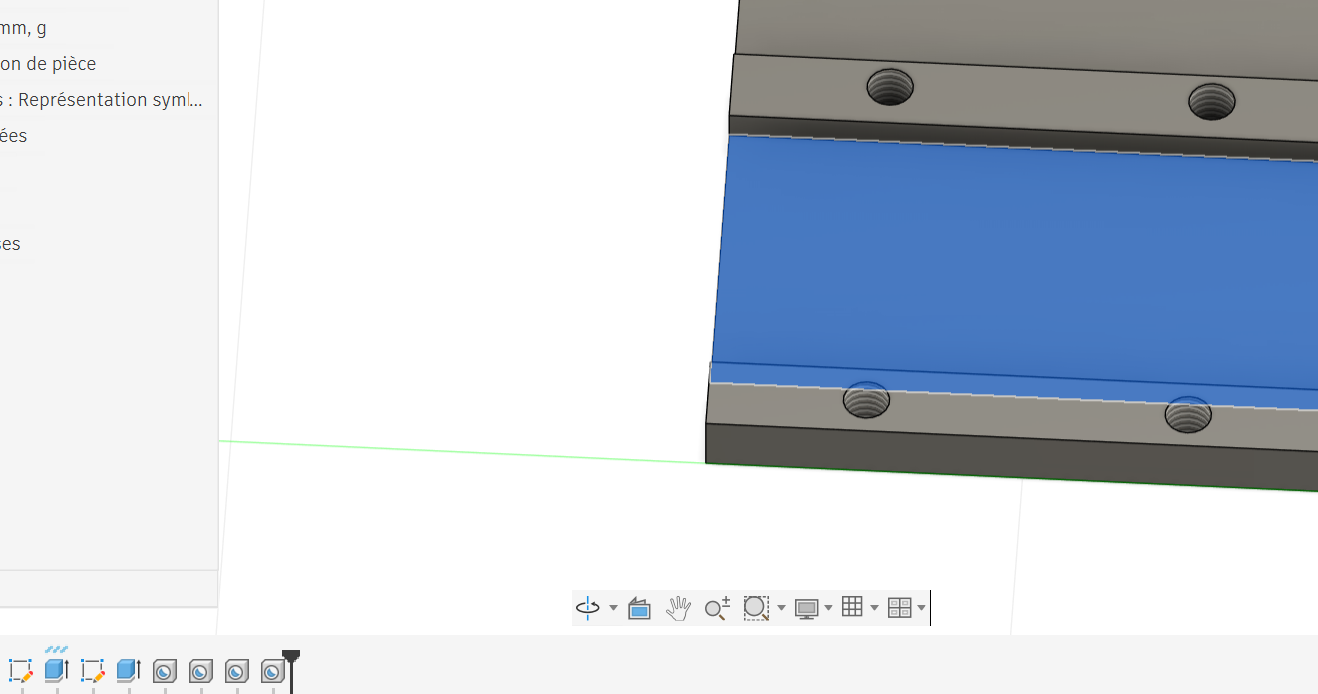

J'ai refait une capture d'écran aves les icones étapes cette fois
C'est juste pour faire le fond de boite et trous espacés comme il faut pour des KY23
D'abord un rectange. Puis deux autre grâce à réseaux rectangulaire pour faire les supports de PCB à 2mm de haut.
Puis le perçage des trous (un par un pour le coup)
Mais à l'impression je me rends compte que les trous du haut et le support PCB sur lequel ils sont devraient être 1mm plus haut (j'ai acheté de papier millimétré qui doit arriver ce soir pour mieux faire mes repères).
Donc il doit bien y avoir une solution plus simple que de tout refaire ? Décaler tout ensemble ou d'abord le support puis les trous ?
J'ai vachement appris grâce à internet. Tout ces livres qu'on trouve dans les poubelles
Ayant eu besoin d'un rappel sur la méthode pour faire ma grille de trous (que j'avais mal fait d'ailleurs la dernière fois) j'ai pu facilement relire les conseils donné ici (donc merci encore)

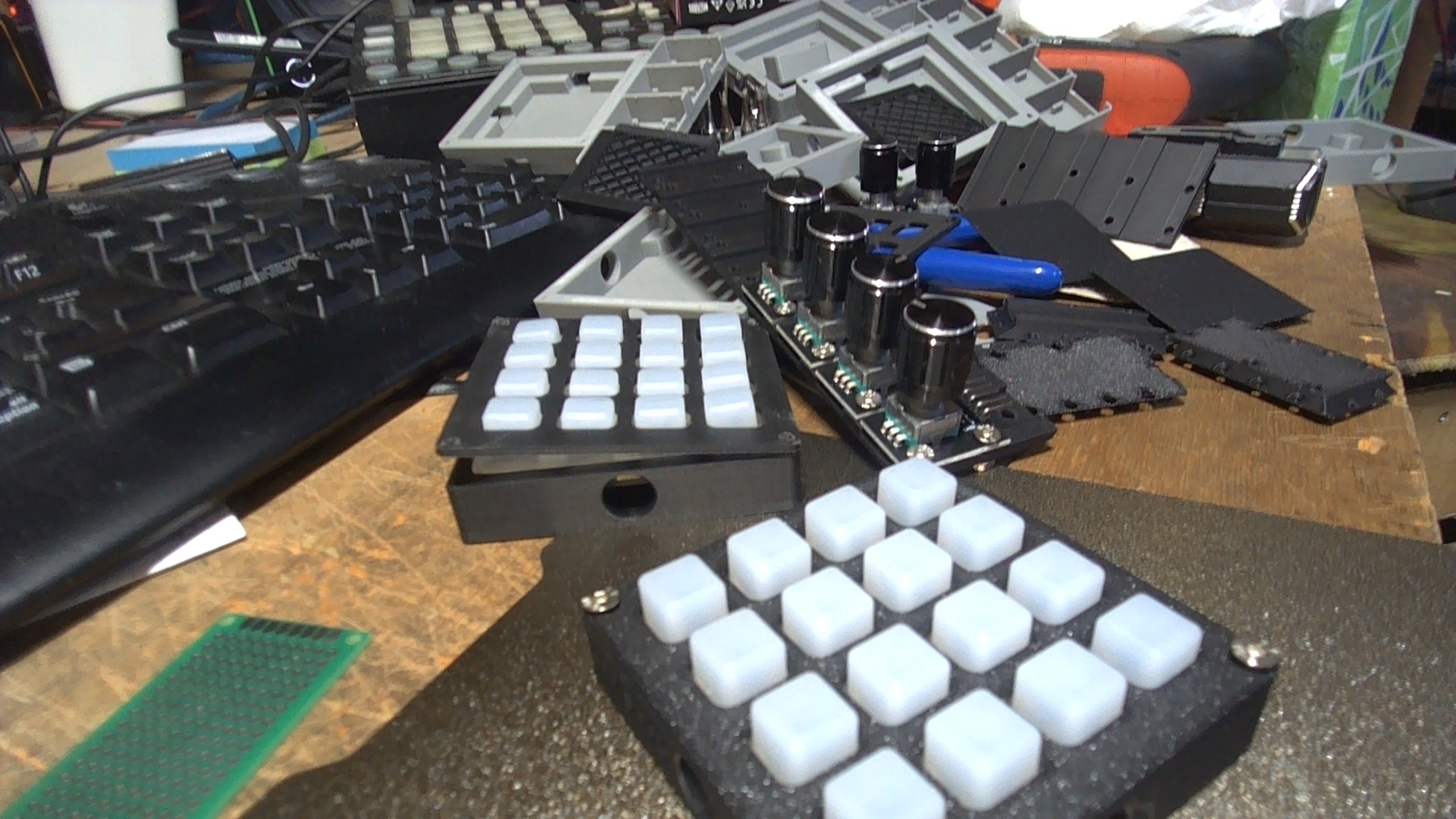

Les résultats s'améliorent
Grâce aussi à certains conseils vidéos que j'ai pu retenir (comme placer des côtes modifiables) mais pour d'autres il m'aurait fallu rechercher dans le paté de vidéos regardées, puis chercher le moment clef donc j'ai même pas essayé
