Bonjour à tous,

Je suis en train d'intégrer des raccords cannelés BSP (filetage gaz conique) dans ma conception et je me suis orienté vers ce type de raccord afin d'obtenir une bonne étanchéité (en ajoutant sur le filet du raccord du ruban teflon ou de la pâte à joint).

Ce raccord va donc se loger dans un taraudage cylindrique. De ce fait, je sais que la longueur d 'implantation de ce raccord ne sera pas de 100% car il est conique et que le taraudage lui est cylindrique. J'ai trouvé une approximation de la longueur d'implantation qui sera comprise entre 65% et 80% de la longueur du filetage du raccord.

Par expérinece, une personne peut elle me donner son avis sur cette longueur d'implantation ou du moins confirmé les valeurs théoriques annoncés ci-dessus.

Merci d'avance et bonne journée à tous.
-----

[invite76532345]

Bonjour
Question: Le taraudage est il aussi un BSP ?
Si c'est le cas, la pénétration doit être totale.
Si ce n'est pas le cas, le montage n'offre aucune garantie.
A+

[invite1f323736]

Cest un arccord avec filetage conique R 3/8, pour un taraudage cylindrique Rp 3/8. Dans mon manuel du dessinateur, on m'annonce une longueur de jauge de 6.35mm ±1.3mm donc correspond-t-il à ma longueur d'implantation du filetage ? (je pense que oui mais je veux être sur)

[invite0324077b]

J'ai trouvé une approximation de la longueur d'implantation qui sera comprise entre 65% et 80% de la longueur du filetage du raccord.

la longueur de filletage utile n'a aucune raison d'etre proportionnelle a la longueur totale : elle depand de la conicité , du couple de serrage et de la deformation des materiaux

mefie toi des proportions usuelle donné dans les livre de dessins industriel : c'est souvent des consequence indirecte d'habitude de conception que l'on ne t'explique meme pas


ca va surprendre certain mais un filetage conique dans un taraudauge cylindrique est plus etanche que dans un taraudage conique : explication : effort d'ecrasement du filetage dans le taraudage est localisé sur le premier tour du taraudage : l'ecrasement est suffisant pour obtenir l'etanchéité

avec filetage est taraudage conique l'effort est reparti : il n'y a pas d'ecrassement , l'etancheité ne depand que de la colle ou du teflon

[A voir en vidéo sur Futura]

[invite76532345]

Re:
Après quelques recherches, voici de la "doc"

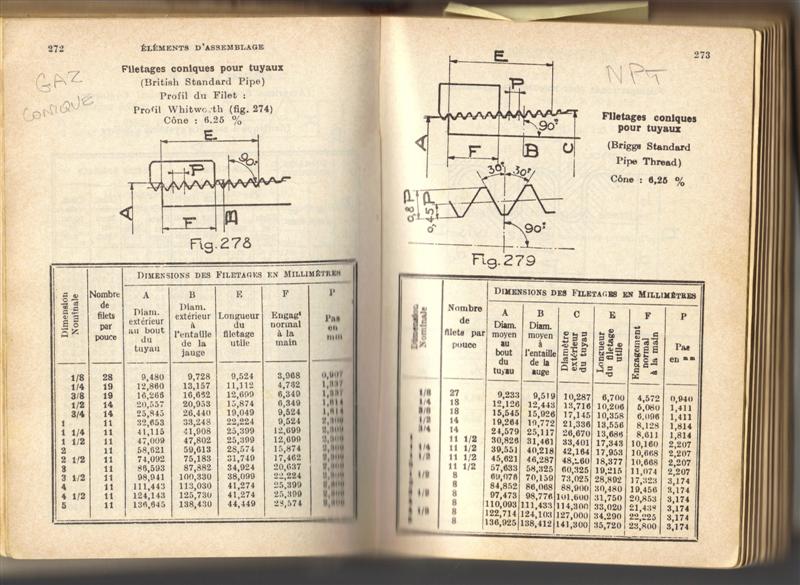

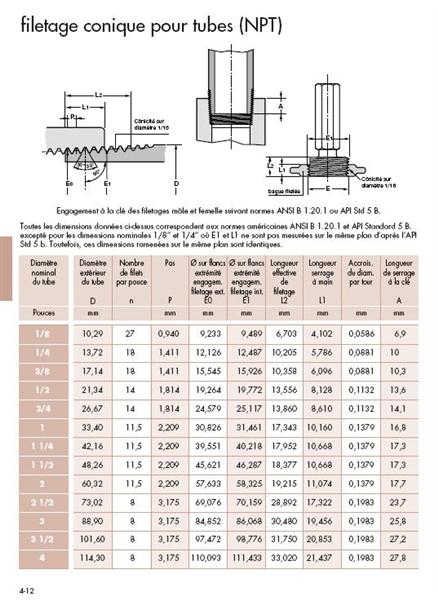

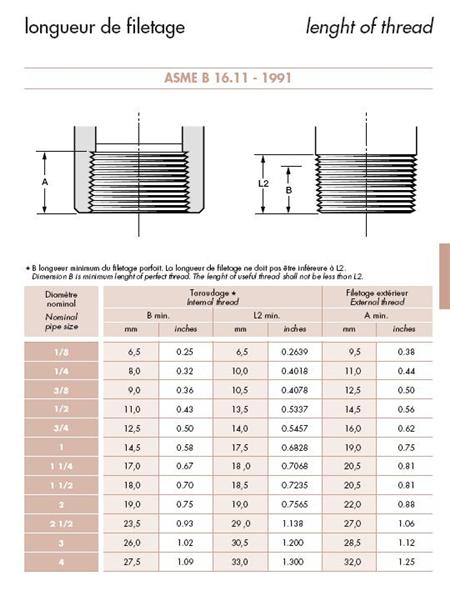

Les tables des filetages "raccords" tirées du (défunt) Trouvay Cauvin; bible du tuyauteur avec les longueurs de vissage normalisées, de vissage "à la main" et les mêmes infos tirées du "Muller" avec la règle (de chez nous) "longueur mini de filetage en fonction de l'épaisseur du tube".
Ce que le manuel de dessin appellle "longueur de jauge" (je n'ai jamais employé ce terme) est à mon avis la longueur dite "à la main".

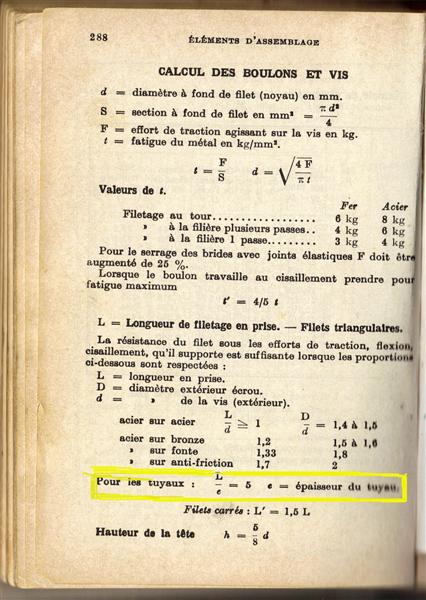

Si tu détailles plus (avec une photo de la page du manuel), on pourra te donner plus de précisions.
A+
