piloter des leds RGB

[davidif]

Bonjour,

j'essai de piloter des leds RGB via mon micro, avec lequel j'ai donc généré les trames nécessaire d'après la docs qui est somme toutes restreinte.

https://cdn.sparkfun.com/datasheets/.../COM-12877.pdf

Le code ressemble beaucoup à celui des fameuses LEDs WS2812 avec des tempo un peut différentes :

pour le niveau "1"TEK00000.jpg
pour niveau "0" TEK00001.jpg

entre 2 trame TEK00002.jpg

Mais rien ne se passe.

Je tente de change les couleurs en modifiant la trame RVB, selon les bits à "0" ou "1" mais rien y fait.

j'alimente les leds à 5v seulement je n'ai pas d'info sur les niveau din à injecter, je sort directement du micro pour me brancher directement sur la pin din de la leds, car pour le moment j'essai avec une leds avant d'en faire plusieurs puis m'attaquer à la matrice.

pourriez vous m'éclairer (: à ce sujet
-----

[vincent66]

Bonjour,

Il me semble bien qu'entre deux trames comme sur l'image 3 tu imposes une condition de reset...

[davidif]

Bonjour,

Il me semble bien qu'entre deux trames comme sur l'image 3 tu imposes une condition de reset...

Oui effectivement, je fais un reset entre deux trame, je me suis demandé si ça posait problème , j'ai donc raccourci ce temps pour commencer à 10 us et ensuite , j'ai même mis un état haut entre les deux trames mais rien y fait, pour l'instant je ne comprend pas ?....

[davidif]

Dans la doc, ils disent ne pas avoir besoin d'autres composants, seulement je me pose la question de la tension d'entrée DIn dont je n'ai pas de spécification (direct sortie micro), pour une éventuelle résistance ou la commander via un transistor, y a t-il une tension diode là ? c'est particularité là car on entre dans une puce ...

[A voir en vidéo sur Futura]

[vincent66]

Si tu alimentes la led en 5V, Din en 5V ne doit pas poser problème....

Essaie en laissant Din à 1 après l'envoi d'une trame...

[vincent66]

Encore moi...

Et en mettant Din à 0 pendant moins de Treset/2 avant l'envoi d'une nouvelle trame...

[davidif]

Si tu alimentes la led en 5V, Din en 5V ne doit pas poser problème....

Essaie en laissant Din à 1 après l'envoi d'une trame...

OK je vais voir ça ,

Juste une précision, à l'entré din, j'injecte une tension de 3,3V(direct micro) qui chute à 1,5 environ une fois connecté à la puce

[davidif]

Encore moi...

Et en mettant Din à 0 pendant moins de Treset/2 avant l'envoi d'une nouvelle trame...

Oui c'est ce que j'ai déjà fait, j'ai mis du 10us entre les 2 trames

[invitee05a3fcc]

Juste une précision, à l'entré din, j'injecte une tension de 3,3V(direct micro) qui chute à 1,5 environ une fois connecté à la puce

Pour moi, c'est une bonne piste à suivre .
Y a bien du 5V sur la LED ?
Le GND de la LED est bien relié au 0V du µC
Y a quoi comme signal Dout de la LED ?
Tu as testé avec une autre LED ?

[invitee05a3fcc]

Question idiote : Tu ne t'es pas planté dans le brochage ? Ca semble pas évident !

[invitee05a3fcc]

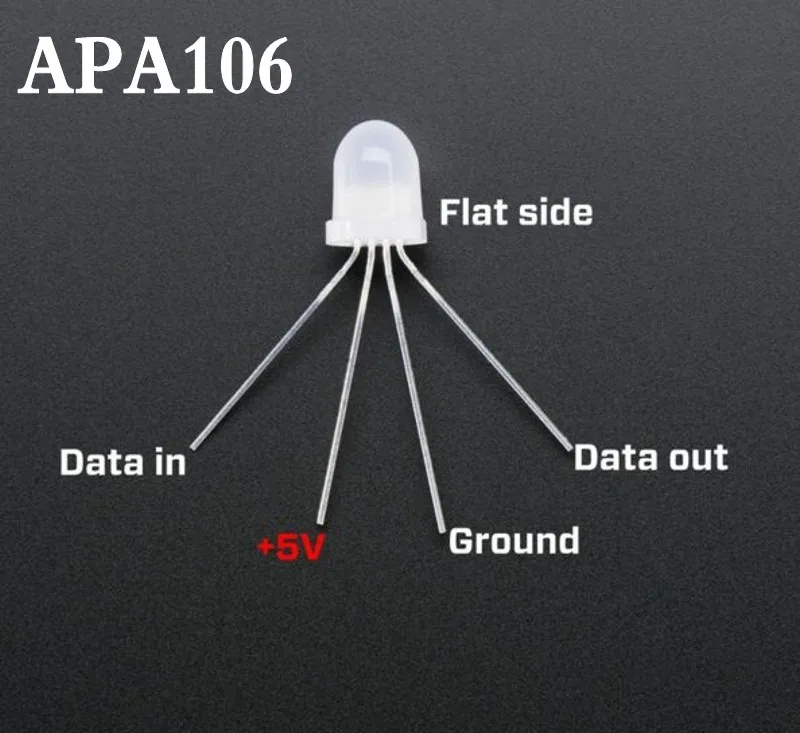

Voila le brochage : https://ae01.alicdn.com/kf/HTB1Y8BNL...Round-font.jpg

[davidif]

Question idiote : Tu ne t'es pas planté dans le brochage ? Ca semble pas évident !

Bon en fait, ce n'était pas une question idiote, (: j'ai inversé le in et out effectivement ça fonctionne mieux , bon maintenant on relève un autre chalenge avec 2 leds ...

Merci Daudet

[invitee05a3fcc]

Bon en fait, ce n'était pas une question idiote,

Tu vois, le problème des vieux, c'est qu'ils ne passent rien .
Pleurer devant des oscillogrammes qui montent à 1,5V, ça sert à rien . Il y a un problème HardWare qu'il faut résoudre avant de pisser de la ligne.

Autres choses :
- Tu auras quelle distance entre le µC et la première LED ? Si tu as plus de 50cm de fil, faut passer par une transmission en RS422 . Passer des datas à 584795 Hz, c'est pas de la tarte !
- Je ne sais pas combien de LED tu veux piloter, mais il ne faut pas oublier les condensateurs de découplage

[davidif]

Tu vois, le problème des vieux, c'est qu'ils ne passent rien .
Pleurer devant des oscillogrammes qui montent à 1,5V, ça sert à rien . Il y a un problème HardWare qu'il faut résoudre avant de pisser de la ligne.

Autres choses :
- Tu auras quelle distance entre le µC et la première LED ? Si tu as plus de 50cm de fil, faut passer par une transmission en RS422 . Passer des datas à 584795 Hz, c'est pas de la tarte !
- Je ne sais pas combien de LED tu veux piloter, mais il ne faut pas oublier les condensateurs de découplage

OK compris (:

Pour le moment je suis sur une plaque d'essai avec un fil de 15 cm entre la plaque et le microproc
J'ai commencé par mettre un condensateur pour la première led, mais j'ai commencé par mettre une deuxième led et elle ne s'allume pas et elle est bien à l'endroit pourtant, je vais continuer mais essais.

[invitee05a3fcc]

Pour le moment je suis sur une plaque d'essai avec un fil de 15 cm entre la plaque et le microproc

Et ta première LED, tu la pilotes et c'est joli ?
Tu as quelque chose (O/5V) sur le Dout de celle-ci ? Si c'est celle qui a été montée à l'envers, le Dout a pu souffrir .....

[davidif]

Et ta première LED, tu la pilotes et c'est joli ?
Tu as quelque chose (O/5V) sur le Dout de celle-ci ? Si c'est celle qui a été montée à l'envers, le Dout a pu souffrir .....

ouai c'est joli (: mais maintenant il faut en mettre plusieurs , le dout de la led ne sort rien pour l'instant, j'ai vérifié la led et avec d'autre neuve et toujours rien sur le dout.

J'ai vérifier mes tensions qui sont bonnes, et modifié le temps entre les trames pour voir mais toujours rien

[invitee05a3fcc]

le dout de la led ne sort rien pour l'instant,

Faut envoyer une rafale de 48 bits si tu veux voir quelque chose sur Dout du premier

[davidif]

Faut envoyer une rafale de 48 bits si tu veux voir quelque chose sur Dout du premier

Ha bon, je croyais qu'il fallait envoyer plusieurs trame de 24 bits espacé, avec la première trame pour la première led puis deuxième trame pour la deuxième et ainsi de suite non ?
mais je peux essayer

[invitee05a3fcc]

Ha bon, je croyais qu'il fallait envoyer plusieurs trame de 24 bits espacé, avec la première trame pour la première led puis deuxième trame pour la deuxième et ainsi de suite non ?
mais je peux essayer

Regarde la datasheet de la WS2812.... ça doit ressembler !

[davidif]

Regarde la datasheet de la WS2812.... ça doit ressembler !

ok je comprend mieux, j'essai demain matin merci

[invitee05a3fcc]

Un niveau bas sur Din fait le reset du circuit interne (et transmet le reset à la LED suivante) et positionne un aiguillage vers le registre interne.
Les premiers 24 bits chargent la LED1
A la réception du 24éme bit, Dout de la LED1 est connecté par l'aiguillage sur Din de la LED1
Donc la LED2 reçoit les bit 25 à 48
etc etc

[invitee05a3fcc]

Donc le soft (c'est plus mon problème) met à "0" Din pendant , au moins, 50µS
Il envoie N trames de 24 bits 0 ( "1"=0,35µS "0"=1,36µS) ou 1 ( "1"=1,36µS "0"=0,35µS) pour programmer N LEDs

PS : Conseil d'un vieux qui sait lire les datasheets

[davidif]

Donc le soft (c'est plus mon problème) met à "0" Din pendant , au moins, 50µS
Il envoie N trames de 24 bits 0 ( "1"=0,35µS "0"=1,36µS) ou 1 ( "1"=1,36µS "0"=0,35µS) pour programmer N LEDs

PS : Conseil d'un vieux qui sait lire les datasheets

Oui j'ai réussi à sortir du Dout hier soir et allumer 5 leds à la suite, maintenant je vais agencer mon soft pour faire différentes animations avant de passer sur une matrice

PS : (: j'avais vu ces données sur la datasheet que j'ai pu traduire tout seul comme un grand, mais merci.

[invitee05a3fcc]

j'avais vu ces données sur la datasheet que j'ai pu traduire tout seul comme un grand, mais merci.

Ouais .....

Ha bon, je croyais qu'il fallait envoyer plusieurs trame de 24 bits espacé, avec la première trame pour la première led puis deuxième trame pour la deuxième et ainsi de suite non ?

Ca laisse rêveur !
