Identification connectique

[inviteb4eb8a68]

Bonjour à tous,

me trouvant dans une impasse, je découvre ce forum au conversation variées.
Peut être pourrez vous m'aider à identifier ce type de connectique.
Merci d'avance



-----

[tchitchou]

Salut,
dommage, l'apn a fait la mise au point sur la pince, qui est bien nette, on peut exclure les grandes marques, Facom, etc.

Refais une bonne photo, et donne des indices à propos de la taille.

Et... aide-nous à t'aider, c'est pour brancher quoi à quoi ?

[invite523f4369]

Bonjour,

Je pense que la pince est justement une Facom 195.20 (mais bien usée)

Pour le connecteur : din verrouillable ??? Il y a un nombre incroyable de connecteurs sur le marché...

[inviteb4eb8a68]

Merci beaucoup, je ne pensai pas que ma pince aurait son jour de gloire..
Ce connecteur est utilisé pour un appareil médical. Je souhaite pouvoir acheter l'identique (je parle toujours du connecteur ) , mais effectivement le monde des connecteurs est une vraie jungle

[A voir en vidéo sur Futura]

[inviteb4eb8a68]

Je fais de nouvelles photos et vous donne les dimensions.
Merci

[invite40271050]

Bjr à toi,
On pourrait penser à une fiche PL259. Mais on ne voit RIEN sur l'intéieur.

Bonne journée

[elektrax]

din 7 pins 270° ? femelle à verrouillage pour cable
amphenol C091-61N007 family

[inviteb4eb8a68]

Voici des images un peu plus précises
j'ai volontairement fait disparaître ma pince maintenant qu'elle a été clairement identifiée
le diamètre de la partie métallique est de 1 cm. il y 7 broches avec détrompeur.
Merci d'avance


[invite523f4369]

Bonjour,

On pourrait penser à une fiche PL259.

Non absolument pas : PL259 c'est pour du coax... ici on a 7 pins.


Très difficile de retrouver le même type de connecteur : verrouillable par vis, même diamètre, 7 pins en cercle... matériel médical... c'est comme sur du militaire... En supposant que tu trouves ça sera certainement très cher et pas évident à souder.
Les 7 pins aujourd'hui sont très majoritairement des 6 périphériques avec une centrale.

Quand ce type de connecteur casse, en maintenance on cherche pas le même connecteur : on change socket et prise câble, ou alors on a des épaves et on pique ce qui va bien dessus.


Une solution : refaire la connectique en changeant aussi le socket mâle sur lequel vient cette prise... en mettant par exemple de la DIN 7 points standard, ou alors chez Amphenol en verrouillable pour industrie, mais c'est très très cher.

Autre piste : chercher chez les vendeurs de matériel radio, radio-amateur : les prises de câble micro/hp sont verrouillables et ont souvent 6 ou 7 pin, mais verrouillable à vis... vraiment pas évident, c'est très vieux ça.

Bon courage

Emmanuel

[elektrax]

AMPHENOL C091 31D107 100 2
http://www.tme.eu/en/details/c091-31...-31d107-100-2/
chez farnell, mouser, conrad ...

[invite523f4369]

AMPHENOL C091 31D107 100 2

Malheureusement non, ça c'est du DIN standard (M16)

Ici le dia de la partie métallique est de 10 mm, on est donc très en dessous... ça se rapproche d'un Mini-DIN, mais en verrouillable et 7 pin en cercle... bonjour pour trouver...

[Jean4259]

Bonsoir,

Sur le retroforum, il sera peut-être possible de l'identifier.

Jean

[nornand]

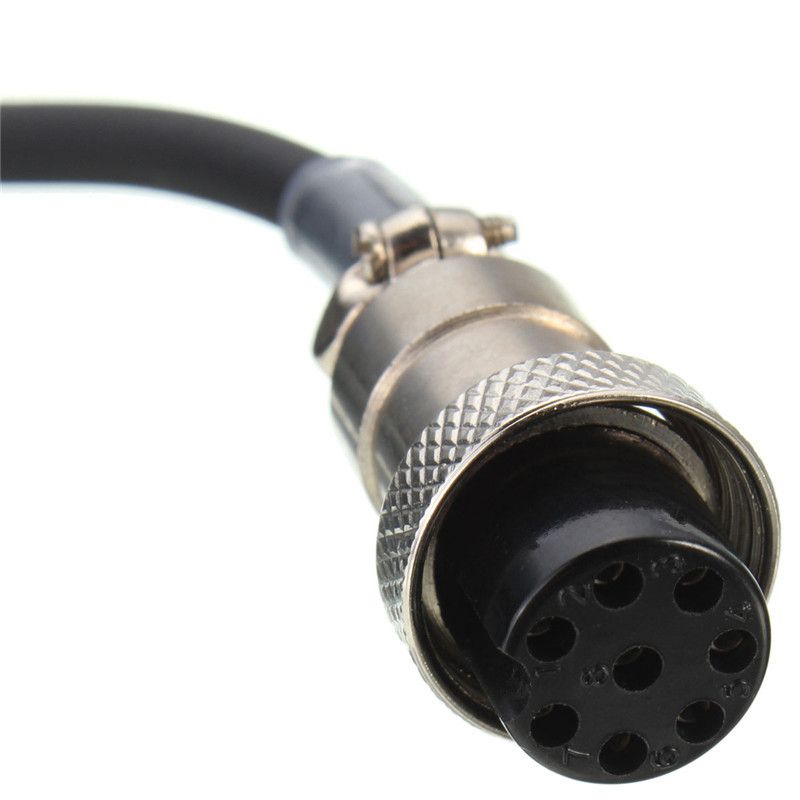

bsr , prendre une prise 8 broches chez ICOM pour IC 718 . https://www.dhresource.com/0x0/f2/al...p4msPeM183.jpg
