[Projet] Horloge Qlocktwo faite maison

[invite5c0d525e]

Le hic c'est que ça n'est pas toujours le même nombre de led qu'il faut allumer
Et puis comme le but c'est afficher des mots, je vois pas l'intérêt du bidule, à part se compliquer la vie.
-----

[invite6c4a929c]

Peut-être que le chalieplexing n'est pas la bonne solution dans ce cas, car je pensais que cela me permettrait de faire toute la commande avec un minimum de composants, un arduino et de l'huile de coude pour la programmation. Que mon conseilles tu?

[Gérard]

Perso, j'utiliserais des MCP32016, ce sont "des expanser d'I/O" qui se pilotent en I2C. (Arduino, que je ne connais pas, est sûrement compatible).
Ces circuits ont 3 pattes d'adresses hard, ce qui permet d'en piloter 8. Chaque circuit possède 16 I/O, tu peux donc piloter 8 x 16 LED, soit 128 de manière simple.
Microchip préconise des circuits plus récents MCP23017 ou MCP23018.
On peut en acheter directement chez le fabricant, tu peux avoir confiance, j'en ai déjà acheter sur leur site.
http://www.microchipdirect.com/Produ...words=mcp23016

Attention à bien choisir la bonne référence, les différences sont surtout liées aux boitiers. (PDIP, divers CMS)

D'autres fabricants doivent aussi vendre ce genre de produit, je n'ai pas de référence en tête.

[invite6c4a929c]

C'est intéressant ça! Je viens de faire ma commande d'Arduino et tout mes composants ce matin.
En attendant que ca arrive je vais terminer mon cadre + lettrage. Je ferai un premier test avec le charlieplexing et si ca ne donne pas de bons résultats, je me tournerai vers les MCP32016 pour tester également.

Je vous tiens au courant de l'avancement de cette maquette!

[invite5c0d525e]

Commander du matos avec un projet mal défini c'est le meilleur moyen de se planter,.

[Gérard]

Commander du matos avec un projet mal défini c'est le meilleur moyen de se planter,.

C'est par l'erreur qu'on apprend ...

[Gérard]

C'est intéressant ça! Je viens de faire ma commande d'Arduino et tout mes composants ce matin.
En attendant que ca arrive je vais terminer mon cadre + lettrage. Je ferai un premier test avec le charlieplexing et si ca ne donne pas de bons résultats, je me tournerai vers les MCP32016 pour tester également.

Je vous tiens au courant de l'avancement de cette maquette!

A la sortie de ton arduino, comment penses-tu raccorder les LED ?
Le schéma que tu donnes ne correspond pas à ce que tu écris, de plus, il faut une interface entre les sorties µC et les LED.

[invite6c4a929c]

Comme vous ne compreniez pas mon idée de circuits avec les labels, voici une V3 de mon schéma pour vous montrer le câblage que le comptais faire a base de charlieplexing.

A la sortie de ton arduino, comment penses-tu raccorder les LED ?

Je ne comprends pas ta question. Tu parles de headers?

Le schéma que tu donnes ne correspond pas à ce que tu écris, de plus, il faut une interface entre les sorties µC et les LED.

Dans mon schéma, je n'ai pas besoin de µC, c'est l'Arduino qui commande lui même les LEDs unitairement en alimentant la bonne paire anode/cathode.

[invite5c0d525e]

Faut pas en vouloir à Gérard, il ne sait même pas que l'arduino est structuré autour d'une moissonneuse-batteuse.

[Gérard]

Faut pas en vouloir à Gérard, il ne sait même pas que l'arduino est structuré autour d'une moissonneuse-batteuse.

Et moi qui pensais à cette machine ...

[invite6c4a929c]

J'espère que ma commande ne va pas ressembler à ca

[Poseidon88]

Hello !

Quelques news de mon côté : j'ai donc reçu mon cadre usiné dans l'aluminium 12 mm (50 cm X 50 cm). J'ai commandé une plaque de PVC pour faire les trous de séparation, ma vitre est presque finie chez le vitrier et il ne me reste plus que le masque en vinyle à faire faire.
Niveau elec il y'aura 4 pcbs de 200x200.

Bientôt quelques photos

[Gérard]

Hello !

Quelques news de mon côté : j'ai donc reçu mon cadre usiné dans l'aluminium 12 mm (50 cm X 50 cm). J'ai commandé une plaque de PVC pour faire les trous de séparation, ma vitre est presque finie chez le vitrier et il ne me reste plus que le masque en vinyle à faire faire.
Niveau elec il y'aura 4 pcbs de 200x200.

Bientôt quelques photos

Vivement les photos.

Pourras-tu donner une approximation du cout ?
Un cadre en alu ne doit pas être donné, sans compter le PVC et les pcb.

[Poseidon88]

Le cadre aluminium m'a coûté 100€. C'est un particulier qui me l'a fait, mais je me suis fait avoir car le cadre ne fait pas 12 mm d’épaisseur mais seulement 10,5. Ca va me compliquer la tâche !
La vitre en verre, bords polis et biseautés c'est 30€ chez un vitrier.
La plaque de PVC expansé 500 x 1200 je la reçois la semaine prochaine et elle m'a coûté 37€ avec les ports.

Et en ce qui concerne les PCBs, je devrais en avoir pour une centaine d'euros max chez PCBway. J'utilise cette entreprise pour mon boulot et ils font un travail excellent, et on est livré en une semaine !
Le vinyle je le paye pas c'est un pote qui me le fait à son boulot.

Niveau elec je vais utiliser des TLC5925 car ils sont régulés en courant, et on peut faire du PWM sur OE pour gérer la luminosité. Je pense mettre 3 ou 4 LEDs au format 1206 par lettre.

[Poseidon88]

Est ce que quelqu'un arriverait à me dessiner le lettrage en fichier vectoriel qui correspond à mon plan que je joins ici ?
Je sais utiliser plusieurs logiciels mais en ce qui concerne le dessin je suis ZERO J'ai pourtant essayer...

Mes perçages font 30 mm de diamètre donc les lettres devront rentrer dedans tout en prenant le max de hauteur.
De gauche à droite, l'espace entre 2 centres est de 37 mm.
De haut en bas, l'espace entre 2 centres est de 41 mm.
Les 4 points qui sont dans les coins sont à 10 mm des bords. (environ).

Si il y'a des ajustement "qui font mieux" alors faites. J'ai réduit un peu les "bords" autour du lettrage car je voudrais éviter que tout soit trop concentré eau centre. Mais il me faut quand même un minimum d’espace autour (30 mm !) pour caser l’électronique.

Ca serait super cool si quelqu'un pouvait me faire ca car je bloque totalement dessus et la semaine prochaine je suis censé passer mon fichier pour faire le vinyle :/

[Gérard]

Est ce que ceci te va ?

[invite5c0d525e]

Ce n'est pas une lettre par case normalement ?

[Gérard]

Ce n'est pas une lettre par case normalement ?

En regardant le lien du #1, (http://badiliz.typepad.fr/.a/6a01157...6e93970b-320wi), je vois que tu as raison.
Il suffit à Poséidon refasse surface pour dire ce qui lui convient et quelle lettre va dans quelle case.
Je suppose que chaque lettre doit être centrée sur le centre (pléonasme ?) des cercles.

[invite1529bf92]

Bonjour,

Voila ce que j'ai fait pour la matrice

pièce jointe supprimée

[Philou67]

Bonjour seb-76,

Comme expliqué ici, les pièces jointes de type image doivent être prioritairement introduites sous forme de fichier de type image (JPEG, PNG ou GIF). Merci de fournir à nouveau des pièces jointes de ce type dans un nouveau message.

Philou67 pour la modération.

[Poseidon88]

Salut tout le monde,

GERARD : c'est bien une seule lettre par trou, comme sur mon fichier (normalement j'ai mis le bon nombre de trous)

SEB-76 : ta pièce jointe n'est pas valide...

Sinon aujourd'hui j'ai reçu ma plaque de PVC noir, et normalement Lundi ma plaque de verre sera prête (il y'a eu un petit retard).

[Gérard]

OK pour une lettre par cercle, le tout, c'est de savoir quelle lettre va où.
Le lien du post #1 est bon concernant les lettres ?

[Poseidon88]

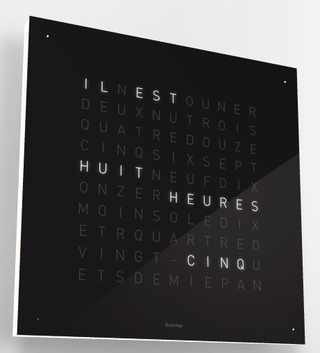

Oui l'image du post 1 est parfaite. En fait c'est l'horloge originale.
Il ne me manque plus que ca pour commencer les essais.

Enfin... il faudra percer les trous !

[Poseidon88]

Voilà une photo des matières.

[Gérard]

Regarde si ça te convient.

[invitedb9b1ced]

Bonjour,

En photos quelques améliorations avec une partie plastique pour finir proprement le produit, et niveau électronique des touches capacitives en plus.

Bon we à tous.

[invite1cebd558]

Bonjour,

Voici ma 2eme réalisation, basée sur un arduino UNO
L'électronique se connecte à l'arduino sous forme de "shield"

Caractéristiques techniques :
- LED SMD5050
- Capteur de luminosité
- RTC PCF8563
- Sérigraphie sur pléxiglass
- Usinage mécanique dans MDF
- Dimension 45x45x2 cm (comme l'originale)

Réglage de l'heure via 2 boutons au dos
Effets de transition de l'heure affichée.

Pour plus d'infos vous pouvez me contacter par message privé
A+


[Gérard]

Super classe ton horloge.
Ce qui me fait toujours peur, c'est la "mécanique". Peux-tu donner des précisions ?
Merci d'avance.

[invite1cebd558]

La mécanique est faite dans du MDF que j'ai peint ensuite en blanc
les trous sont en forme de cônes, réalisés avec une fraiseuse numérique

Il y a un détourage avant afin de mettre un diffuseur de lumière & un détourage arrière afin de mettre le CI avec l'arduino

[Gérard]

C'est quoi un diffuseur de lumière ?
