Salut tous le monde, je suis nouveau et je suis un petit peu néophyte dans la matière bien que j'adore l'élèctronique mais il y a plein de choses a apprendre. Alors voila ma question : Je me suis pris comme sa de l'envie de fabriquer le système d'une tapette a mouche élèctrique, mais j'ai chercher des schéma sur le net mais rien ne me convenais.
Si vous pouviez, s'il vous plait me donner le schéma du système élèctrique (jusqu'aux corde en tueuses de mouches ) je vous en seraient très reconnaissant merci tous le monde
-----

[vincent66]

Bonjour
Si tu ne trouves aucun schéma sur le net c'est qu'il y a un grand risque d'arrêt cardiaque en cas de bricolage mal manipulé..!
Je ne possède pas de tel schéma, on verra bien si un forumeur t'en propose un...
Vincent

[invite2699d3a7]

Bha si je decharge le condensateur ? il ne devrai pas y avoir de trop gros risques, si ?
Mais regarde dans certains schemas avec des condo qui sont representer ya un signe qui je ne comprends pas :/ regarde sur ce schema par exemple : http://forum.321auto.com/forum/image/forum/45796.jpg Que représentes les espece de fourchettes aux extremités des fils de connection ?

[fdamien12]

C'est la masse (elles sont reliées ensembles).

Tu as l'air de vouloir charger un condensateur pour ensuite le décharger dans le moustique. Sauf que si l'énergie est suffisante pour tuer le moustique, elle est probablement aussi dangereuse pour toi.
Je doute que 12 ou 24V suffisent pour tuer un insecte.

[A voir en vidéo sur Futura]

[invite2699d3a7]

Tu as l'air de vouloir charger un condensateur pour ensuite le décharger dans le moustique. Sauf que si l'énergie est suffisante pour tuer le moustique, elle est probablement aussi dangereuse pour toi.
Je doute que 12 ou 24V suffisent pour tuer un insecte.

Oui je sais c'est quand même du 350v qui trotte dans l'appareil photo , mais on cours un risque a chaques choses que lon fait dans notre belle vie :3...

Et tu me parle de la masse, c'est que par exemple les 2 extrémités du fil qui éléctrocutera qui seront relié a ses 2 éspèces de "fourchettes"dessiner sur le schéma ?

[invite2d2a6c3a]

tien voila un plan que j'ai fait en 30sec pour toi il et pas très beau mais tu devrait comprendre un truc,si tu comprend pas ce qui il y ai écrit a lors demande moi.il te faut une carte mère d'appareil photo jetable.http://imageshack.us/photo/my-images/593/sansrekj.png/

[invitee05a3fcc]

tien voila un plan que j'ai fait en 30sec pour toi

Il ne risque pas de tuer les mouches ..... mais de se prendre une putaing de châtaigne !

[invite2d2a6c3a]

il a cas isoler les fils sauf se de la tapet a mouche mais j'ai déjà essayer sur moi et sa fait juste un petit choc rien de plus mais n’essaye pas sa sur toi mais le schéma va marche j'en suis sure!

[f6bes]

Bjr à toi,
Sont pas cons les mouches !
Si rien ne les ATTIRENT, pourquoi aller voir......la tapette !
Ca fera pas un carnage !!


CQFD

[Antoane]

Bonjour,
pas besoin de gros condensateur, quelques dizaines de nF suffisent, et sont moins dangereux.
http://forums.futura-sciences.com/el...r-choisir.html


PS : t'as jamais joué au tennis, F6BES ?
(Gcortex est un as )

[invite2699d3a7]

Merci pour le schéma , donc je branches les fils de la tapette a la place du tube xénon du flash de l'APJ ?

Si j'suis toujours vivant j'vous tiens au jus, je sens que je vais en avoir du jus d'ailleur

[invite2d2a6c3a]

ok,mais si il choisi un condensateur sans rien, comment fera t'il pour le recharger rapidement avec un circuit,sa m’aiderez beaucoup sa car j'ai un condensateur de clim et je ne sais pas comment le recharger sans le brancher a une prise!

[invite2d2a6c3a]

non pas a la place du flash mais du soude deux fils sure le - et le + du condensateur!!!ok?si ta un prob dis moi!

[inviteebbda12d]

Quand j'étais petit , j'avais trouvé plein de condensateurs chimiques (1000µF, 25v), je m'amusais à les charger en parallèle, puis à les décharger en série (j'avais jamais imaginé possible de souder de l'acier rien qu'avec ça).

On m'a même expliqué comment ne pas faire disjoncter l'alim en mettant une résistance en série (ou en branchant les condos les uns après les autres...)

J'avais commencé à commuter (en commandant avec un interrupteur, histoire de ne pas se griller les doigts par erreur) chaque condensateur série/parallèle avec des relais (mais c'est une grosse usine à gaz, j'ai du abandonné au dessus de 2~3 condos...)

Mais avec 10 condos en série, chacun chargé à 24v.
À part des petits arcs avec des pointes de touches et des petits picotements, je n'ai pas eu grand chose (par contre, 5.8J, ça me parrait assez énorme pour tuer un moustique, ça peut sûrement être dangereux pour un humain).

(quand tu mets n condensateurs identiques en série, tu divise leur capacité par n, mais tu multiplie leur tension de service par n, et comme W = C*U², tu peux stocker plus d'énergie pour le même prix...)

[invite2699d3a7]

non pas a la place du flash mais du soude deux fils sure le - et le + du condensateur!!!ok?si ta un prob dis moi!

OK, mais le flash, je vais pas le laisser quand même, si ?
Et quand j'aurai tout souder, comment charger le condo ? et comment le vider, enfin sur quel bouton quoi ? il faut que je fsse un bouton poussoir ?

[invite2d2a6c3a]

oui enlève le flash et pour charger le condo normalement sur ton appareil photo il y a une place pour les piles et il y a un bouton en dessous ou au dessus de l'appareil photo il y a juste a appuyiez dessus un moment pour que le condo se charge et quand une mouche va frapper ou peu importe le condo va se décharger donc il faudra recharger le condo.

[f6bes]

Bsr ,
Si la recharge du condo n'est pas AUTOMATIQUE, l'efficassité ne durera pas éternellement.
C'est pas les mouches qui vont appuyer sur...le bouton de...recharge !!
Va falloir la "surveiller" ta ...tapette !!
A+

[Antoane]

(quand tu mets n condensateurs identiques en série, tu divise leur capacité par n, mais tu multiplie leur tension de service par n, et comme W = C*U2, tu peux stocker plus d'énergie pour le même prix...)

Bah non :
n condensateur chacun de capacité C, de tension max U en série :
- capacité globale : C/n
- tension applicable : n*U
-> energie stockée : Es=0,5*(C/n)*(nU)²=0,5ncU²

Et pour : les même n condensateur en parallèle :
- capacité globale : n*C
- tension applicable : U
-> energie stockée : Ep=0,5*(C*n)*U²=0,5nCU²

Ceci dit, si U=24V, yen a un qui fera plus mal que l'autre

PS :

A partir de 10J, les condensateurs haute tension (>100V) doivent être munis d'un dispositif de décharge de sécurité.
C'est bien sûr une limite fixée arbitrairement, on considère qu'au-delà, il y a un risque sérieux de léthalité.

Mais si tu te morfles une chataigne de 9.5J, je peux te garantir que tu t'en souviendras à vie.

tiré d'ici : http://forums.futura-sciences.com/el...densateur.html

[invite2d2a6c3a]

tu met un bout de scotche sur le bouton de recharge et comme sa il se recharge tout seul!

Merci de ne pas doublonner et de vous relire un peu avant d'envoyer...
(Hulk pour la modération)

[invite2699d3a7]

Je vous remercie tous et reviens en cas de problème Bonne journée a tous
Appeler le samu a mon adresse au cas ou

[invitefaaca50b]

Ca y est les deux bousillés du bulbe vont bosser ensemble a fabriquer leur coilgun... A fermer d'urgence...

[f6bes]

Ca y est les deux bousillés du bulbe vont bosser ensemble a fabriquer leur coilgun... A fermer d'urgence...

Bjr à toi,
Non ,non,
Je suis pour que la nature fasse ......... LA sélection ....naturelle !
Bonne journée

[xberger]

Bonjour,

En général, quand on commence en électronique on fait mumuse (ce n'est pas péjoratif) avec des montage en très basse tension (24V max).

C'est pas très sérieux de continuer à motiver une personne à manipuler du 350V alors qu'elle confond une masse et une fourchette et se questionne sur le sens du signe + de son condensateur polarisé !

Cordialement

Xavier

[invite2d2a6c3a]

franck-026 t'es c** ou tu le fait ex pré

[invitee05a3fcc]

franck-026 t'es c**

Rassure toi, Franck est bien con ...... mais je le suis encore plus que lui !

[invite29971eb1]

... Hors sujet ....

Mais quand tu te seras cramé la tronche avec tes condos (ce qui ne saurait tarder vu ton incompétence et ton obstination), les responsables de ton site risqueront la taule pour t'avoir aidé à te tuer...

Tu comprends maintenant pourquoi un site un tant soit peu sérieux ne peut pas prendre ce risque?

Et méfie-toi, rien ne dit que leurs infos soient fiables, on trouve de tout sur le net et bien souvent n'importe quoi

[invite2d2a6c3a]

c'est juste un condo de 450v et 35uf u=micro je dois encore en chercher plusieurs pour atteindre minimum 1500uf

[invite7a45506d]

c'est juste un condo de 450v et 35uf u=micro je dois encore en chercher plusieurs pour atteindre minimum 1500uf

Ben, c'est vrai, c'est pas beaucoup. Quand je pense qu'au boulot on nous fait chier pour bosser sur du 42Volts, on doit avoir une habilitation. Mais quand tu vois que tu peux faire une jolie marque de soudure sur un plan de masse avec du 12Volts et 2Ampères!!!! Je n'ose pas imaginer avec du 450V en décharge de capa!!!!

Juste une petite chose les schtarbés du cerveau, prenait une vidéo pendant vos manipulations et postez-la sur abrutis.com!!!

[polo974]

c'est juste un condo de 450v et 35uf u=micro je dois encore en chercher plusieurs pour atteindre minimum 1500uf

C'est pire qu'une obsession...

Il n'y personne ici qui dispose d'une photo d'un brûlé électrique, le visage recouvert d'une fine couche de cuivre suite à l'explosion d'un tableau élec, ça fait mal, douloureusement mal...

[f6bes]

Bjkr polo974,

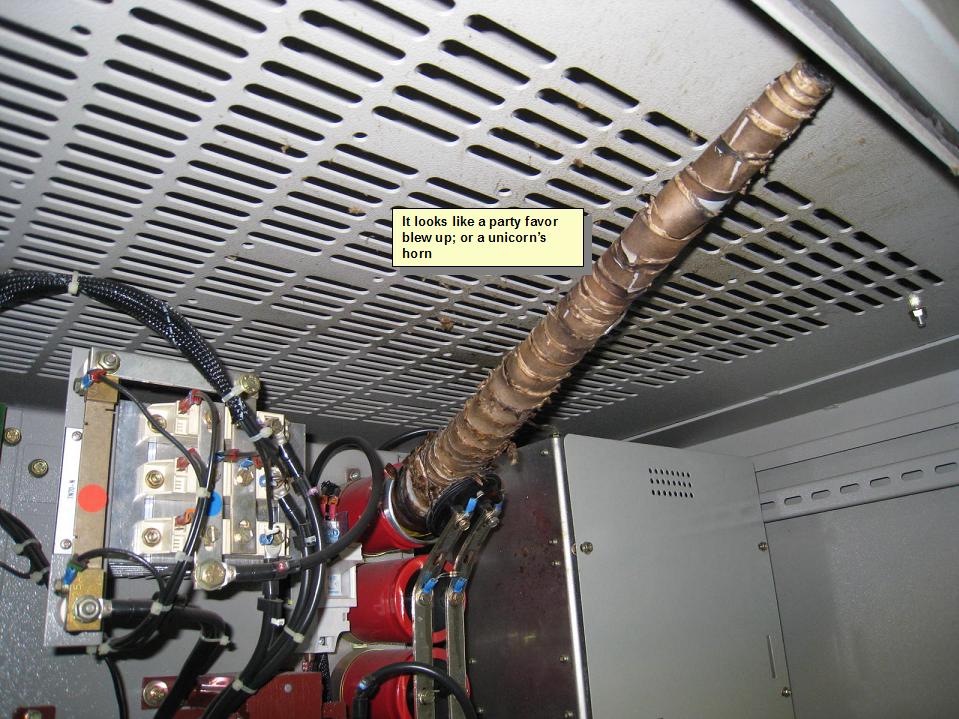

J'avais vu cela , je l'ai retrouvé :
http://forums.futura-sciences.com/at...damage-b-oejpg
Vaut mieux pas etre...sur le parcours !!
Bonne journée
